Producent PCB Energooszczędny zespół płytki drukowanej

Wytwórca płyt PCBr Energooszczędne elektroniczne układy drukowane

Cechy

1/Jednostopniowa usługa OEM, /w Shenzhen w Chinach

2. Wytworzony przez Gerber File i listę BOM od klienta

3. Materiał FR4, spełniający normę 94V0

4Wsparcie technologiczne SMT, DIP

5Bez ołowiu HASL, Ochrona środowiska

6. UL, CE, zgodne z ROHS

7. Wysyłka DHL, UPS, TNT, EMS lub zgodnie z wymaganiami klienta

PCBA Zdolność techniczna

    Zestaw płyt elektronicznychjest procesem produkcyjnym montażu i połączenia elementów elektronicznych na płytkach drukowanych (PCB) w celu stworzenia funkcjonalnych urządzeń elektronicznych.

Kluczowymi krokami w procesie montażu elektronicznych płyt obwodowych są:

Produkcja PCB:
PCB wytwarzane są poprzez nakładanie warstw i grafowanie śladów miedzi na nieprzewodzącym podłożu, takim jak włókno szklane lub inny materiał dielektryczny.
Projekcje płyt PCB, w tym ślady miedzi, umieszczenie komponentów i inne funkcje, są często tworzone przy użyciu oprogramowania do projektowania wspomaganego komputerowo (CAD).

Zakup komponentów:
Konieczne elementy elektroniczne, takie jak rezystory, kondensatory, układy scalone (IC) i złącza, są pozyskiwane od dostawców.
Należy starannie wybierać komponenty w oparciu o ich właściwości elektryczne, wielkość fizyczną i zgodność z konstrukcją PCB.

Umiejscowienie elementu:
Komponenty elektroniczne umieszczane są na płytce PCB przy użyciu technik ręcznych lub zautomatyzowanych, takich jak maszyny pick and place.
Umieszczenie komponentów jest kierowane przez konstrukcję PCB w celu zapewnienia prawidłowej orientacji i wyrównania na tablicy.

Łączenie:
Składniki są mocowane do PCB i podłączane elektrycznie poprzez proces lutowania.
Można to zrobić przy użyciu różnych metod, takich jak lutowanie falowe, lutowanie z powrotem lub lutowanie selektywne.
Lutowanie tworzy elektrycznie przewodzące i mechaniczne połączenie między przewodami komponentów a miedzianymi podkładkami PCB.

Kontrola i badania:
Zmontowany PCB przechodzi inspekcję wizualną i różne procedury testowania w celu zapewnienia jakości i funkcjonalności obwodu.
Badania te mogą obejmować badania elektryczne, badania funkcjonalne, badania środowiskowe i badania niezawodności.
Wszelkie wady lub problemy wykryte podczas fazy inspekcji i badań zostaną rozwiązane przed końcowym montażem.

Oczyszczanie i pokrycie zgodne:
Po procesie lutowania PCB można oczyszczać, aby usunąć pozostały strumień lub zanieczyszczenia.
W zależności od zastosowania na PCB można nakładać pokrycie zgodne z wymogami, aby zapewnić ochronę środowiska i zwiększyć niezawodność.

Zestaw końcowy i opakowanie:
Zbadawane i sprawdzone PCB mogą być zintegrowane z większymi systemami lub obudowami, takimi jak podwozie, obudowy lub inne elementy mechaniczne.
Zestawione produkty są następnie pakowane i przygotowywane do wysyłki lub dalszej dystrybucji.

Zestaw płyt elektronicznychjest procesem kluczowym w produkcji urządzeń elektronicznych, zapewniającym niezawodne i wydajne działanie produktu końcowego.precyzyjna produkcja i środki kontroli jakości w celu zapewnienia wysokiej jakości systemów elektronicznych.

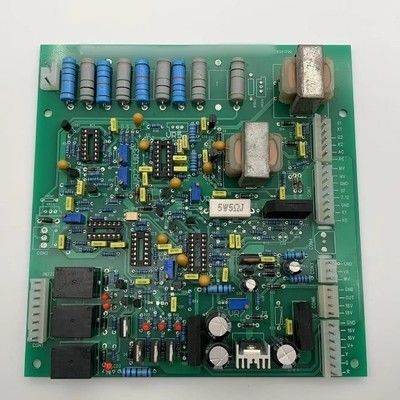

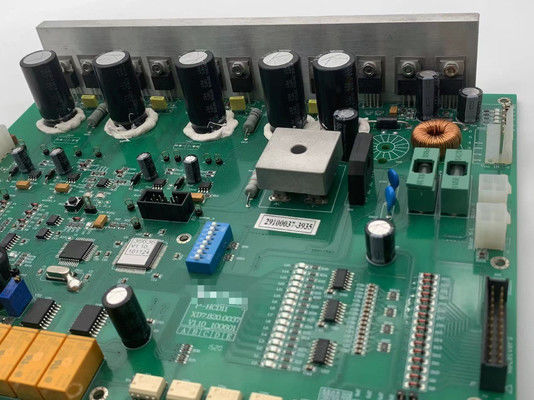

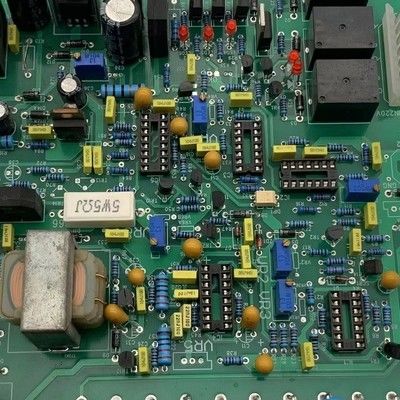

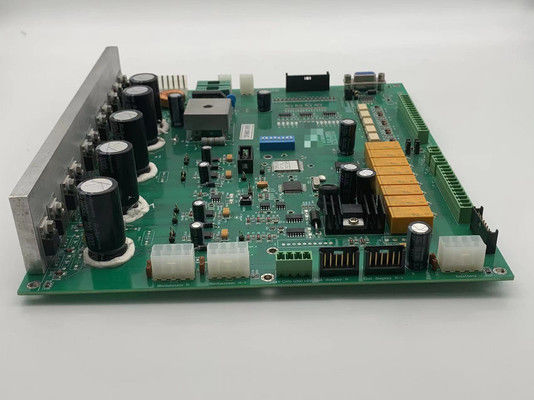

Zdjęcia PCBA
