szybki czas realizacji SMT PCBA producent Elektroniczny zespół płyt obwodowych drukowanych

Zgromadzenie elektronicznej płyty obwodu drukowanego

1. Cechy

1/ Jeden przystanek OEM: / Wykonane w Shenzhen w Chinach
2Wytwarzane przez Gerber File i Bom LIst oferowane przez klientów
3Wsparcie technologiczne SMT, DIP
4Materiał FR4 spełnia normę 94v0
5. Zgodne z UL, CE, ROHS
6Standardowy czas realizacji: 4-5 dni dla 2L; 5-7 dni dla 4L. Dostępna jest usługa szybka.

Co to jest elektroniczny zestaw płyt obwodowych drukowanych

Elektroniczny zestaw płyt obwodowych drukowanych (PCBA) odnosi się do procesu montażu komponentów elektronicznych na płytę obwodową drukowaną (PCB).Polega na umieszczaniu i lutowaniu różnych elementów elektronicznych, takich jak rezystory, kondensatory, obwody zintegrowane, złącza i inne aktywne i bierne urządzenia, na PCB w celu utworzenia funkcjonalnego obwodu elektronicznego.

Proces PCBA obejmuje zazwyczaj następujące etapy:

Zakupy komponentów: niezbędne komponenty elektroniczne są pozyskiwane i nabywane od dostawców.Obejmuje to wybór komponentów spełniających specyfikacje i wymagania projektu obwodu.

Zestaw SMT (Surface Mount Technology): elementy do montażu powierzchniowego, które mają niewielkie odciski i są przeznaczone do montażu bezpośrednio na płytę PCB,są umieszczane na płytce PCB za pomocą automatycznych maszyn do zbierania i umieszczaniaSkładniki są precyzyjnie umieszczone na podkładkach lutowych, a pastę lutową nakłada się na podkładki.

Lutowanie z powrotem: PCB z elementami mocowanymi na powierzchni i pastą lutową przechodzi przez piec z powrotem.powodując topnienie pasty lutowej i tworzenie bezpiecznego połączenia elektrycznego i mechanicznego między komponentami a PCB.

Zgromadzenie poprzez otwór: Komponenty poprzez otwór, które mają przewody przechodzące przez PCB, są ręcznie lub automatycznie wprowadzane do wstępnie przewierconych otworów na PCB.Przewody są następnie lutowane do PCB po przeciwnej stronie.

Inspekcja i testowanie: Zmontowane PCBA są poddawane kontroli wizualnej i automatycznym badaniom w celu zapewnienia prawidłowego umieszczenia i lutowania komponentów,oraz brak wad lub błędówBadania mogą obejmować badania funkcjonalne, badania elektryczne i inne procesy weryfikacyjne w celu zweryfikowania wydajności i funkcjonalności zmontowanego obwodu.

Oczyszczanie: po inspekcji i badaniu PCBA może zostać poddane procesowi czyszczenia w celu usunięcia pozostałości lub zanieczyszczeń pozostałych w procesie lutowania.Jest to ważne dla zapewnienia właściwej funkcjonalności i wiarygodności PCB w długim okresie.

Końcowe montaż i opakowanie: po przejściu przez PCBA etapów kontroli i testowania może zostać poddany końcowemu montażowi, który obejmuje dodanie dodatkowych komponentów, złączy, kabli,lub obudowy uzupełniające produktZgromadzone PCBA są następnie pakowane i przygotowywane do wysyłki lub dalszej integracji z większymi systemami elektronicznymi.

Proces PCBA wymaga specjalistycznego sprzętu, wykwalifikowanych techników oraz przestrzegania norm branżowych i środków kontroli jakości.,w przypadku gdy integracja i prawidłowe funkcjonowanie komponentów elektronicznych na płytce PCB są niezbędne dla ogólnej wydajności i niezawodności produktu końcowego.

2Szczegółowa specyfikacja

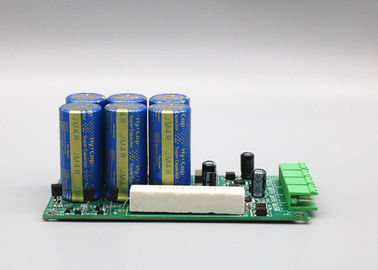

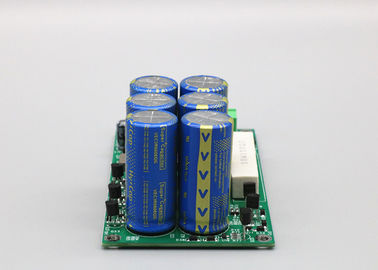

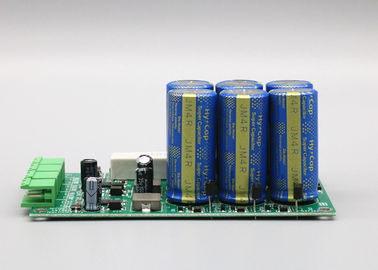

3Zdjęcia.
