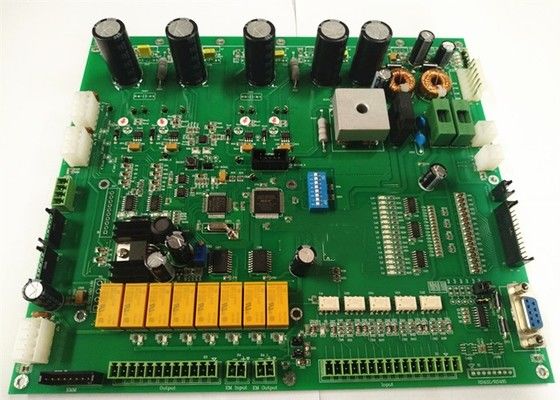

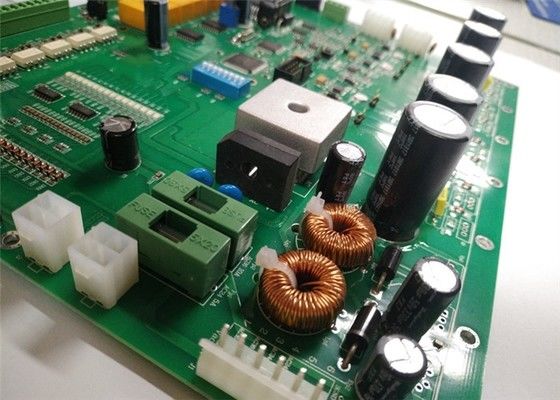

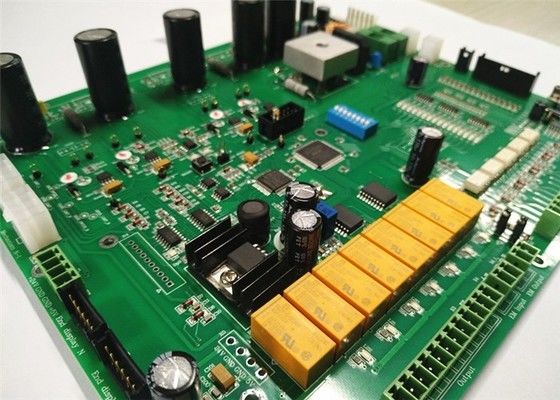

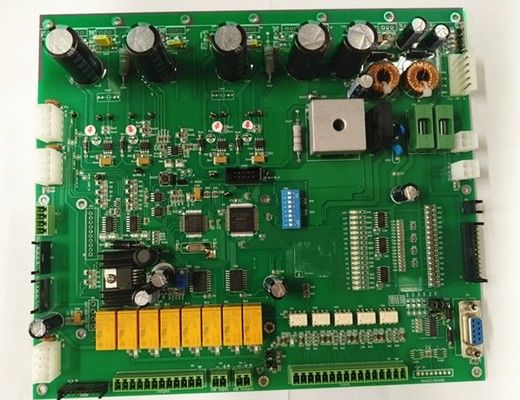

2L 1,6 mm FR4 bez ołowiu Elektroniczny montaż PCB Shenzhen Usługa montażu PCB





Wymagania w odniesieniu do elektronicznych płyt obwodowych
1/ Jeden przystanek OEM: / Wykonane w Shenzhen w Chinach
2Wytwarzane przez Gerber File i Bom LIst oferowane przez klientów
3Wsparcie technologiczne SMT, DIP
4Materiał FR4 spełnia normę 94v0
5. Zgodne z UL, CE, ROHS
6Standardowy czas realizacji: 4-5 dni dla 2L; 5-7 dni dla 4L. Dostępna jest szybka usługa.





Szczegółowe specyfikacje

Materiał FR4
Gęstość deski wykończeniowej 1,6 mm
Finskie miedź grubość 1OZ
Warstwa 4
Maska lutowa kolor zielony
BIAŁY jak jedwab
Obsługa powierzchni HASL
Wykończone rozmiary





Co KAZ Circuit może dla ciebie zrobić:

Produkcja PCB (prototypy, małe i średnie, produkcja seryjna)

Podawanie składników

Zgromadzenie PCB/SMT/DIP




Aby uzyskać pełną ofertę PCB/PCBA, prosimy o podanie poniższych informacji:

Plik Gerbera z szczegółową specyfikacją PCB

Lista BOM (lepiej z Excel fomart)

Zdjęcia PCBA (jeśli wcześniej wykonywałeś PCBA)




Informacje firmy:
KAZ Circuit jest profesjonalnym producentem PCB z Chin od 2007 roku, zapewnia również usługi montażu PCB dla naszych klientów. Teraz z około 300 pracownikami. Certyfikowany ISO9001, TS16949, UL, RoHS.Jesteśmy przekonani, że zapewnić Państwu produkty wysokiej jakości z ceną fabryczną w najszybszym czasie dostawy!




Pojemność producenta:

Pojemność Podwójne: 12000 mkw. / miesiąc
Wielowarstwowe: 8000 mkw. / miesiąc
Min. szerokość linii/przerwy 4/4 mil (1mil=0,0254 mm)
Grubość deski 00,3~4,0 mm
Warstwy 1 ~ 20 warstw
Materiał FR-4, Aluminium, PI
Gęstość miedzi 0.5~4 uncji
Materiał Tg Tg140~Tg170
Maksymalny rozmiar PCB 600*1200 mm
Min wielkość dziury 0.2 mm (+/- 0,025)
Obsługa powierzchni HASL, ENIG, OSP







Zestaw płyt elektronicznychjest procesem produkcyjnym montażu i połączenia elektronicznych komponentów naPłyty drukowane (PCB)tworzenie funkcjonalnych urządzeń elektronicznych.



Kluczowe kroki wzestaw płyt elektronicznychprocesy są:

Produkcja PCB:

PCB wytwarzane są poprzez nakładanie warstw i grafowanie śladów miedzi na nieprzewodzącym podłożu, takim jak włókno szklane lub inny materiał dielektryczny.

Projekcje płyt PCB, w tym ślady miedzi, umieszczenie komponentów i inne funkcje, są często tworzone przy użyciu oprogramowania do projektowania wspomaganego komputerowo (CAD).



Zakup komponentów:

Konieczne elementy elektroniczne, takie jak rezystory, kondensatory, układy scalone (IC) i złącza, są pozyskiwane od dostawców.

Należy starannie wybierać komponenty w oparciu o ich właściwości elektryczne, wielkość fizyczną i zgodność z konstrukcją PCB.



Umiejscowienie elementu:

Komponenty elektroniczne umieszczane są na płytce PCB przy użyciu technik ręcznych lub zautomatyzowanych, takich jak maszyny pick and place.

Umieszczenie komponentów jest kierowane przez projekt PCB w celu zapewnienia prawidłowej orientacji i wyrównania na tablicy.



Łączenie:

Składniki są mocowane do PCB i podłączane elektrycznie poprzez proces lutowania.

Można to zrobić przy użyciu różnych metod, takich jak lutowanie falowe, lutowanie z powrotem lub lutowanie selektywne.

Lutowanie tworzy elektrycznie przewodzące i mechaniczne połączenie między przewodami komponentów a miedzianymi podkładkami PCB.



Kontrola i badania:

Zmontowany PCB przechodzi inspekcję wizualną i różne procedury testowania w celu zapewnienia jakości i funkcjonalności obwodu.

Badania te mogą obejmować badania elektryczne, badania funkcjonalne, badania środowiskowe i badania niezawodności.

Wszelkie wady lub problemy wykryte podczas fazy inspekcji i badań zostaną rozwiązane przed końcowym montażem.



Oczyszczanie i pokrycie zgodne:

Po procesie lutowania PCB można oczyszczać, aby usunąć pozostały strumień lub zanieczyszczenia.

W zależności od zastosowania na PCB można nakładać pokrycie zgodne z wymogami, aby zapewnić ochronę środowiska i zwiększyć niezawodność.



Zestaw końcowy i opakowanie:

Zbadawane i sprawdzone PCB mogą być zintegrowane z większymi systemami lub obudowami, takimi jak podwozie, obudowy lub inne elementy mechaniczne.

Zestawione produkty są następnie pakowane i przygotowywane do wysyłki lub dalszej dystrybucji.



Zestaw płyt elektronicznychjest procesem kluczowym w produkcji urządzeń elektronicznych, zapewniającym niezawodne i wydajne działanie produktu końcowego.precyzyjna produkcja i środki kontroli jakości w celu zapewnienia wysokiej jakości systemów elektronicznych.
