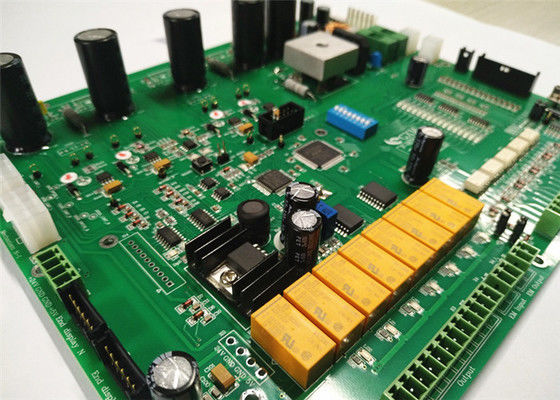

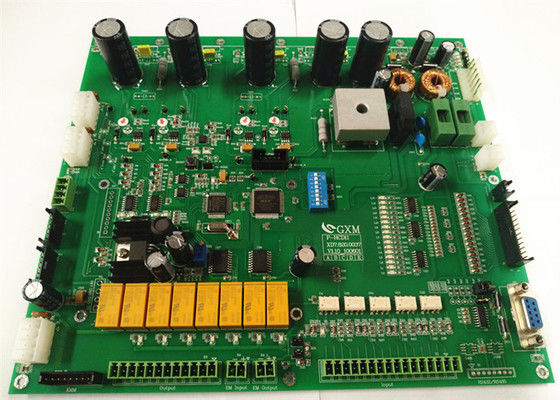

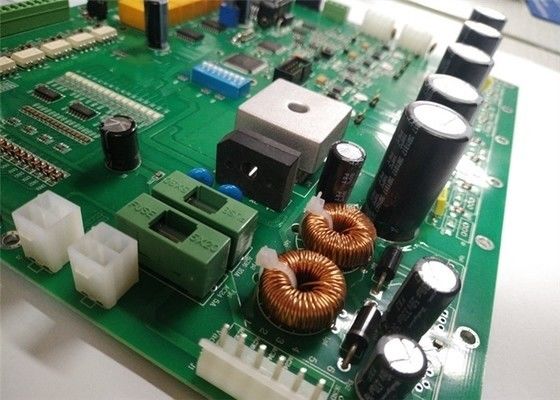

UL 94V0 FR4 Zgromadzenie płyty obwodów elektronicznych Czerwony soldermask Zgromadzenie płyt PCB Usługa Zgromadzenie płyty obwodów elektronicznych

UL 94V0 FR4 Zgromadzenie płyty obwodów elektronicznych Czerwony soldermask Zgromadzenie płyt PCB Usługa Zgromadzenie płyty obwodów elektronicznych

Aby uzyskać pełną ofertę PCB/PCBA, prosimy o podanie poniższych informacji:

• Plik Gerbera z szczegółową specyfikacją PCB
• Lista BOM (lepiej z Excel fomart)
• Zdjęcia PCBA (jeśli wcześniej wykonywałeś PCBA)

UL 94V0 FR4 Czerwona maska lutowa z zestawem PCB ENIG/HASL do płyty złącza WLAN


Szczegółowe specyfikacje:

O nas:

KAZ Circuit jest profesjonalnym producentem PCB z Chin od 2007 roku, zapewnia również usługę montażu PCB dla naszych klientów. Teraz z około 300 pracownikami. Certyfikowany z ISO9001, TS16949, UL, RoHS.Jesteśmy przekonani, że zapewnić Państwu produkty wysokiej jakości z ceną fabryczną w najszybszym czasie dostawy!

Dlaczego my:

• Produkcja PCB (prototypy, małe i średnie, produkcja seryjna)
• Podawanie składników
• PCB pełna montaż/SMT/DIP

Pojemność producenta:


Zestaw płyt elektronicznychjest procesem produkcyjnym montażu i połączenia elementów elektronicznych na płytkach drukowanych (PCB) w celu stworzenia funkcjonalnych urządzeń elektronicznych.

Kluczowymi krokami w procesie montażu elektronicznych płyt obwodowych są:

Produkcja PCB:
PCB wytwarzane są poprzez nakładanie warstw i grafowanie śladów miedzi na nieprzewodzącym podłożu, takim jak włókno szklane lub inny materiał dielektryczny.
Projekcje płyt PCB, w tym ślady miedzi, umieszczenie komponentów i inne funkcje, są często tworzone przy użyciu oprogramowania do projektowania wspomaganego komputerowo (CAD).

Zakup komponentów:
Konieczne elementy elektroniczne, takie jak rezystory, kondensatory, układy scalone (IC) i złącza, są pozyskiwane od dostawców.
Należy starannie wybierać komponenty w oparciu o ich właściwości elektryczne, wielkość fizyczną i zgodność z konstrukcją PCB.

Umiejscowienie elementu:
Komponenty elektroniczne umieszczane są na płytce PCB przy użyciu technik ręcznych lub zautomatyzowanych, takich jak maszyny pick and place.
Umieszczenie komponentów jest kierowane przez konstrukcję PCB w celu zapewnienia prawidłowej orientacji i wyrównania na tablicy.

Łączenie:
Składniki są mocowane do PCB i podłączane elektrycznie poprzez proces lutowania.
Można to zrobić przy użyciu różnych metod, takich jak lutowanie falowe, lutowanie z powrotem lub lutowanie selektywne.
Lutowanie tworzy elektrycznie przewodzące i mechaniczne połączenie między przewodami komponentów a miedzianymi podkładkami PCB.

Kontrola i badania:
Zmontowany PCB przechodzi inspekcję wizualną i różne procedury testowania w celu zapewnienia jakości i funkcjonalności obwodu.
Badania te mogą obejmować badania elektryczne, badania funkcjonalne, badania środowiskowe i badania niezawodności.
Wszelkie wady lub problemy wykryte podczas fazy inspekcji i badań zostaną rozwiązane przed końcowym montażem.

Oczyszczanie i pokrycie zgodne:
Po procesie lutowania PCB można oczyszczać, aby usunąć pozostały strumień lub zanieczyszczenia.
W zależności od zastosowania na PCB można nakładać pokrycie zgodne z wymogami, aby zapewnić ochronę środowiska i zwiększyć niezawodność.

Zestaw końcowy i opakowanie:
Zbadawane i sprawdzone PCB mogą być zintegrowane z większymi systemami lub obudowami, takimi jak podwozie, obudowy lub inne elementy mechaniczne.
Zestawione produkty są następnie pakowane i przygotowywane do wysyłki lub dalszej dystrybucji.

Zestaw płyt elektronicznychjest procesem kluczowym w produkcji urządzeń elektronicznych, zapewniającym niezawodne i wydajne działanie produktu końcowego.precyzyjna produkcja i środki kontroli jakości w celu zapewnienia wysokiej jakości systemów elektronicznych.

Więcej zdjęć
