DIP Electronics Automotive PCB Assembly FR4 With Lead Free HASL 3 Mil OEM SMT pcb Assembly Shenzhen Elektroniczna tablica obwodów

DIP Electronics Automotive PCB Assembly FR4 With Lead Free HASL 3 Mil OEM SMT PCB Assembly Shenzhen

Szczegółowe specyfikacje:

• Warstwy: 2 warstwy
• Materiał: fr-4
• Grubość miedzi: 1 uncja
• Obsługa powierzchniowa: złoto zanurzające ENIG
• Min otwór wiertniczy: 0,2 mm
• sprzedawany kolor maski: zielony
• kolor jedwabnopuszczalny: biały

Aby uzyskać pełną ofertę PCB/PCBA, prosimy o podanie poniższych informacji:

Co KAZ Circuit może dla ciebie zrobić:

• Prototyp PCB/produkcja masowa
• Komponenty pochodzące z listy BOM.
• Zgromadzenie PCB (SMT/DIP..)

Aby uzyskać pełną ofertę PCB/PCBA, prosimy o podanie poniższych informacji:

• Plik Gerbera z szczegółową specyfikacją PCB
• Lista BOM (lepiej z Excel fomart)
• Zdjęcia PCBA (jeśli wcześniej wykonywałeś PCBA)

Pojemność producenta:

    Zestaw płyt elektronicznych jest procesem produkcyjnym montażu i połączenia elementów elektronicznych na płytkach drukowanych (PCB) w celu stworzenia funkcjonalnych urządzeń elektronicznych.

Kluczowymi krokami w procesie montażu elektronicznych płyt obwodowych są:

DIP Electronics Automotive PCB Assembly FR4 With Lead Free HASL 3 Mil OEM SMT pcb Assembly Shenzhen Elektroniczna tablica obwodów

PCB wytwarzane są poprzez nakładanie warstw i grafowanie śladów miedzi na nieprzewodzącym podłożu, takim jak włókno szklane lub inny materiał dielektryczny.

Projekcje płyt PCB, w tym ślady miedzi, umieszczenie komponentów i inne funkcje, są często tworzone przy użyciu oprogramowania do projektowania wspomaganego komputerowo (CAD).

Zakup komponentów:

Konieczne elementy elektroniczne, takie jak rezystory, kondensatory, układy scalone (IC) i złącza, są pozyskiwane od dostawców.

Należy starannie wybierać komponenty w oparciu o ich właściwości elektryczne, wielkość fizyczną i zgodność z konstrukcją PCB.

Umiejscowienie elementu:

Komponenty elektroniczne umieszczane są na płytce PCB przy użyciu technik ręcznych lub zautomatyzowanych, takich jak maszyny pick and place.

Umieszczenie komponentów jest kierowane przez konstrukcję PCB w celu zapewnienia prawidłowej orientacji i wyrównania na tablicy.

Łączenie:

Składniki są mocowane do PCB i podłączane elektrycznie poprzez proces lutowania.

Można to zrobić przy użyciu różnych metod, takich jak lutowanie falowe, lutowanie z powrotem lub lutowanie selektywne.

Lutowanie tworzy elektrycznie przewodzące i mechaniczne połączenie między przewodami komponentów a miedzianymi podkładkami PCB.

Kontrola i badania:

Zmontowany PCB przechodzi inspekcję wizualną i różne procedury testowania w celu zapewnienia jakości i funkcjonalności obwodu.

Badania te mogą obejmować badania elektryczne, badania funkcjonalne, badania środowiskowe i badania niezawodności.

Wszelkie wady lub problemy wykryte podczas fazy inspekcji i badań zostaną rozwiązane przed końcowym montażem.

Oczyszczanie i pokrycie zgodne:

Po procesie lutowania PCB można oczyszczać, aby usunąć pozostały strumień lub zanieczyszczenia.

W zależności od zastosowania na PCB można nakładać pokrycie zgodne z wymogami, aby zapewnić ochronę środowiska i zwiększyć niezawodność.

Zestaw końcowy i opakowanie:

Zbadawane i sprawdzone PCB mogą być zintegrowane z większymi systemami lub obudowami, takimi jak podwozie, obudowy lub inne elementy mechaniczne.

Zestawione produkty są następnie pakowane i przygotowywane do wysyłki lub dalszej dystrybucji.

Zestaw płyt elektronicznychjest procesem kluczowym w produkcji urządzeń elektronicznych, zapewniającym niezawodne i wydajne działanie produktu końcowego.precyzyjna produkcja i środki kontroli jakości w celu zapewnienia wysokiej jakości systemów elektronicznych.

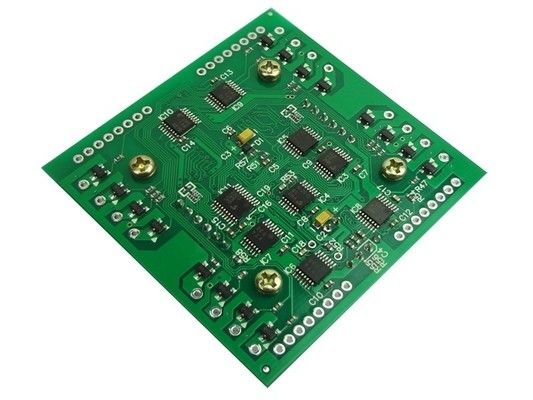

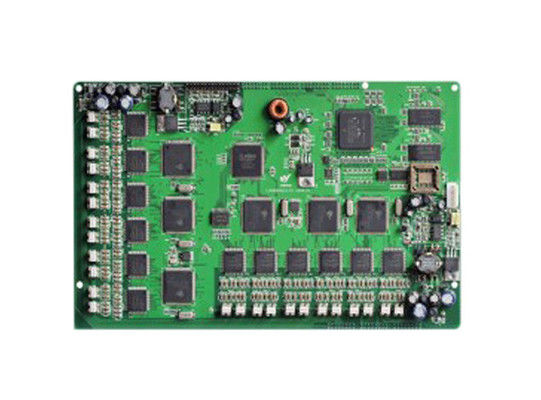

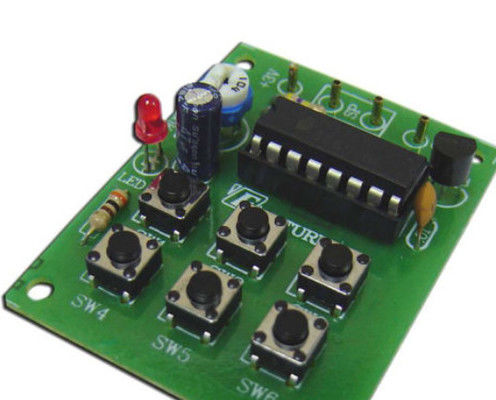

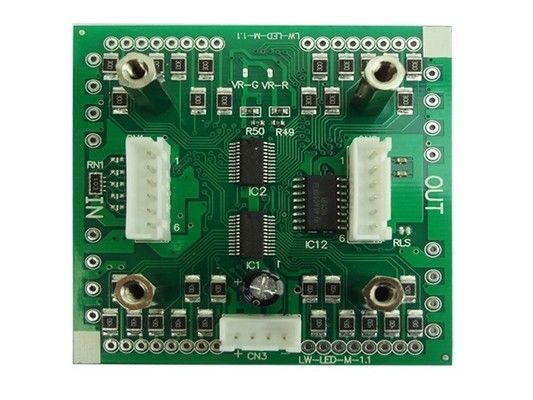

Więcej zdjęć 2 warstwy FR4 1.0mm 1oz Immersion Złoty tabliczka drukowana PCB
