| Nazwa marki: | KAZ |
| Numer modelu: | KAZA-007 |
| MOQ: | 1 jednostka |
| Warunki płatności: | T / T, Western Union, MoneyGram, L / C, D / A |
| Zdolność do zaopatrzenia: | 2000 m2 / Miesiąc |
producent szybkiego montażu płytek drukowanych
1. Cechyproducent szybkiego montażu płytek drukowanych
• Materiał: FR4 Tg180, 6-warstwowy
• Minimalny ślad / odstęp: 0,1 mm
• Ślepa i zakopuje przez i przez w padzie
Materiał: FR4, wysoka Tg
Zgodny z dyrektywą RoHS
Grubość płyty: 0,4-5,0 mm +/- 10%
Liczba warstw: 1-22 warstwy
Masa miedzi: 0,5-5 uncji
Min. Wykończenie boku otworu: 8 mils
Wiertarka laserowa: 4 mils
Minimalna szerokość śladu / przestrzeń: 4/4 milicali (produkcja), 3/3 milicali (próbka)
Maska lutownicza: zielona, niebieska, biała, czarna, niebieska i żółta
Legenda: biały, czarny i żółty
Maksymalne wymiary płyty: 18 * 2 cale
Opcje rodzaju wykończenia: złoto, srebro, cyna, twarde złoto, HASL, LF HASL
Norma inspekcji: ipc-A-600H / IPC-6012B, klasa 2/3
Test elektroniczny: 100%
Raport: kontrola końcowa, test E, test zdolności lutowniczej, sekcja mikro
Certyfikaty: UL, SGS, zgodność z dyrektywą RoHS, ISO 9001: 2008, ISO / TS16949: 2009
2. PCBAzdolność
| SMT | Dokładność pozycji: 20 um |
| Rozmiar komponentów: 0,4 × 0,2 mm (01005) - 130 × 79 mm, Flip-CHIP, QFP, BGA, POP | |
| Maks.wysokość elementu: 25 mm | |
| Maks.Rozmiar PCB: 680 × 500 mm | |
| Min.Rozmiar PCB: bez ograniczeń | |
| Grubość PCB: 0,3 do 6 mm | |
| Waga PCB: 3 KG | |
| Lutowane na fali | Maks.Szerokość PCB: 450mm |
| Min.Szerokość PCB: bez ograniczeń | |
| Wysokość komponentu: góra 120 mm / dół 15 mm | |
| Sweat-Solder | Rodzaj metalu: część, całość, inlay, sidestep |
| Materiał metalowy: miedź, aluminium | |
| Wykończenie powierzchni: poszycie Au, poszycie taśmy, poszycie Sn | |
| Wskaźnik pęcherza powietrza: mniej niż 20% | |
| Wciskane | Zakres prasy: 0-50KN |
| Maks.Rozmiar PCB: 800X600mm | |
| Testowanie | ICT, latanie sondy, wypalenie, test działania, cykliczne zmiany temperatury |

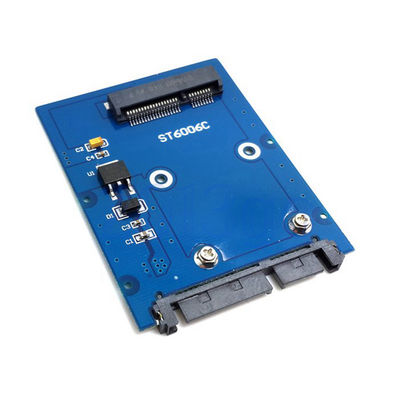

2. Zdjęcia do tegoproducent szybkiego montażu płytek drukowanych
