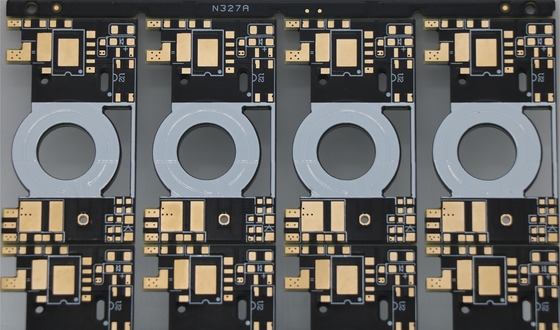

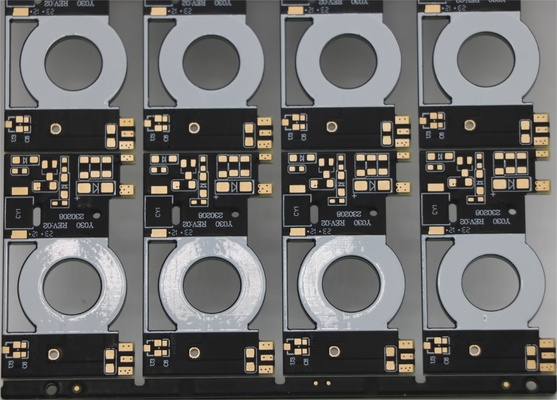

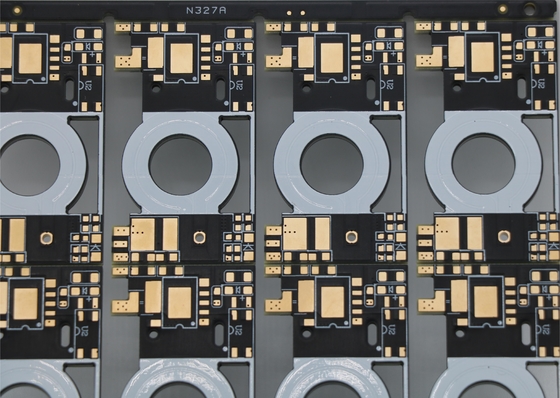

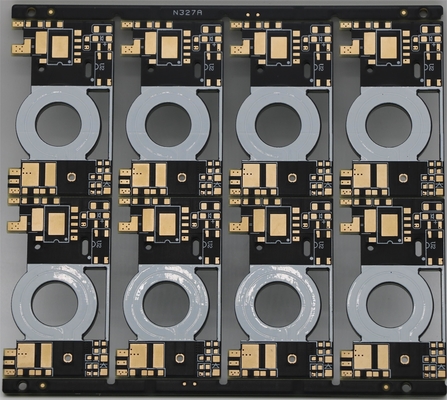

DIP PCBA usługa montażu IPC klasa 2 4 warstwy FR4 drukowane obwody elektroniczne z 1 oz HASL

DIP PCBA usługa montażu IPC klasa 2 4 warstwy FR4 drukowane obwody elektroniczne z 1 oz HASL

Nazwa marki:	KAZ
Numer modelu:	KAZA-080
MOQ:	1 jednostka
Warunki płatności:	Western Union, T/T, L/C, D/P, MoneyGram
Zdolność do zaopatrzenia:	100000 sztuk

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

UL/ROHS/ ISO9001

Nazwa produktu:

PCBA

Miejsce pochodzenia:

Guangdong, Chiny

Min. Odstępy linii:

3 mil (0,075 mm)

Min. Rozmiar otworu:

3 mil (0,075 mm)

Nazwa handlowa:

OEM

Zakup komponentów:

Dobrze.

Zespół DIP SMT:

Wsparcie

Typ:

Montaż SMT

Kanał jedwabiu:

Biały

Sprzedane maskę:

czerwony/czarny/zielony

Tworzywo:

FR4

Powierzchnia:

ENIG/HASL

Miedź:

2 uncji

Warstwa:

6 warstwy

Szczegóły pakowania:

P/P

Możliwość Supply:

100000 sztuk

Podkreślić:

Usługa montażu DIP PCBA

4-warstwowa płytka drukowana FR4

płytka drukowana HASL FR4

Opis produktu

Materiał FR4 2 oz 4 warstwy PCB BGA montaż HASL ENIG Obsługa powierzchni

Zgromadzenie płyt PCB elektronicznych SMT

1. Cechy

Usługa One Stop OEM, wykonana w Shenzhen w Chinach
Wytwarzane przez Gerber File i listę BOM od klienta
Materiał FR4, spełniający normę 94V0
Wsparcie technologiczne SMT, DIP
HASL bez ołowiu, ochrona środowiska
Zgodne z UL, CE, ROHS
Przesyłka DHL, UPS, TNT, EMS lub zgodnie z wymaganiami klienta

2. PCBA Właściwości techniczne

SMT	Dokładność pozycji:20 um
	Rozmiar części:0.40.2mm ((01005) 13079mm,Flip-CHIP,QFP,BGA,POP
	Maksymalna wysokość części::25 mm
	Maksymalny rozmiar PCB:680*500 mm
	Min. rozmiar PCB:nieograniczony
	grubość PCB:0.3 do 6 mm
	Masa PCB: 3 kg
Włócznik fal	Maksymalna szerokość płytek: 450 mm
	Min. szerokość PCB: bez ograniczeń
	Wysokość części: górna 120 mm/Bot 15 mm
Żołnierz pociany	Rodzaj metalu: część, całość, wkład, obok
	Materiał metalowy: miedź, aluminium
	Wykończenie powierzchniowe:połowienie Au, połowienie strzępu, połowienie Sn
	Częstość przenoszenia się pęcherza powietrznego: mniej niż 20%
Przetłoczenie	Zakres prasowania: 0-50KN
Przetłoczenie	Maksymalny rozmiar PCB: 800X600 mm
Badania	ICT,przelecie sondą,przepalenie,test funkcjonalny,cykle temperatury

3. Specyfikacja usługi montażu PCB

1	Warstwa	1-30 warstw
2	Materiał	FR-4, CEM-1, CEM-3, wysoki TG, FR4 wolny od halogenów, FR-1, FR-2, aluminium
3	Grubość deski	0.2mm-7mm
4	Maks.końcowa strona deski	500 mm*500 mm
5	Min. wielkość otworu	0.25mm
6	Min. szerokość linii	0.075mm(3mil)
7	Min. spacjacja linii	0.075mm(3mil)
8	Wykończenie powierzchniowe/leczenie powierzchni	HALS/HALS wolne od ołowiu, cyna chemiczna, złoto chemiczne, złoto zanurzające
9	Gęstość miedzi	00,5-4,0 uncji
10	Kolor maski lutowej	zielona/czarna/biała/czerwona/niebieska/żółta
11	Opakowanie wewnętrzne	Opakowanie próżniowe, worek plastikowy
12	Opakowanie zewnętrzne	Standardowe opakowanie kartonowe
13	Tolerancja do otworów	PTH: ± 0.076, NTPH: ± 0.05
14	Certyfikat	UL, ISO9001, ISO14001, ROHS, CQC
15	Profilizowanie Perforacja	Routing, V-CUT, Beveling
16	Służba na zgromadzeniu	Zapewnienie usługi OEM dla wszystkich rodzajów montażu płytek drukowanych
