| Nazwa marki: | Null |
| Numer modelu: | KAZ |
| MOQ: | 1 szt |
| Cena £: | 0.1-5 USD |
| Warunki płatności: | T / T, Western Union, PayPal |
| Zdolność do zaopatrzenia: | 20000 metrów |
8 warstwy HDI PCB fabryka PCB montaż Shenzhen wytwórcy płytek drukowanych
1Szczegółowe specyfikacje
| Materiał | FR4 |
| Grubość deski | 10,6 mm |
| Obsługa powierzchni | ENIG 2U" |
| Gęstość miedzi | 1 / 1 / 1 / 1 / 1 / 1 / 1 |
| Maska lutowa | Zielona |
| Wyroby z włókien włókiennych | Biały |
| Min laserowy otwór wiertniczy | 4 Mill |
| Panel | V-Cut |
Wprowadzenie:
Zgromadzenie płytek drukowanych włączyć SMT ((Surface Mounted Technolofy) i DIP do płyty obwodu drukowanego, zwanej również PCBA.
Produkcja:
Zarówno SMT, jak i DIP są środkami integracji komponentów w płytce PCB.SMT nie musi wiercić dziur na płytce PCB, podczas gdy DIP musi podłączyć szpilkę komponentu do wiercionej dziury.
SMT:
Głównie używać pasty do pakowania maszyny do mocowania niektórych mikro komponentów na płytę PCB.powrót do pieca lutowniczego, wreszcie inspekcja.
zestaw płyt obwodowych drukowanych (PCB), znany również jako zestaw płyt obwodowych lub produkcja płyt PCB,jest procesem wypełniania i lutowania komponentów elektronicznych na płytce PCB w celu utworzenia funkcjonalnego urządzenia elektronicznegoProces montażu PCB obejmuje zazwyczaj następujące etapy:
Zakup komponentów: Pierwszym krokiem jest pozyskiwanie i pozyskiwanie komponentów elektronicznych wymaganych do montażu PCB.łącznikiKomponenty można nabywać od różnych dostawców lub dystrybutorów.
Fabrykacja PCB: przed montażem, sam PCB musi być wytwarzany.i stosowanie niezbędnych śladów miedziProdukcja PCB może być wykonana przy użyciu różnych technik, takich jak etycja, frezowanie lub drukowanie.
Umiejscowienie komponentów: w tym etapie elementy elektroniczne są montowane na płytce PCB.Dwie podstawowe metody umieszczania komponentów to technologia mocowania powierzchniowego (SMT) i technologia otworu (THT)Składniki SMT umieszczane są na powierzchni PCB i lutowane przy użyciu pasty lutowej i technik lutowania reflow.Komponenty THT mają przewody, które przechodzą przez otwory w PCB i są lutowane po przeciwnej stronie.
Lutowanie: Po umieszczeniu komponentów na płytce PCB, proces lutowania jest wykonywany w celu utworzenia połączeń elektrycznych i mechanicznych.Lutowanie może być wykonywane za pomocą różnych metod, takich jak lutowanie reflow (dla komponentów SMT), lutowanie falowe (dla elementów THT) lub lutowanie ręczne (dla konkretnych elementów lub przerób).
Inspekcja i testowanie: po lutowaniu zmontowany PCB podlega inspekcji i testowaniu w celu zapewnienia jakości i funkcjonalności urządzenia elektronicznego.Badanie rentgenowskie, badania funkcjonalne i inne metody mogą być stosowane do identyfikacji wad lub usterek.
Zgromadzenie końcowe: po sprawdzeniu prawidłowego funkcjonowania zespołu PCB można go dalej zintegrować z końcowym zespołem produktu.instalacja obudowy, oraz połączenia z innymi podsystemami lub komponentami.
Proces montażu PCB może się różnić w zależności od specyficznych wymagań, norm branżowych i możliwości produkcyjnych kontraktowego producenta lub zakładu montażowego.zaawansowane techniki, takie jak lutowanie selektywne, stosowanie zgodnej powłoki i procedury badawcze mogą być stosowane w zależności od złożoności i funkcjonalności zmontowanego urządzenia elektronicznego.

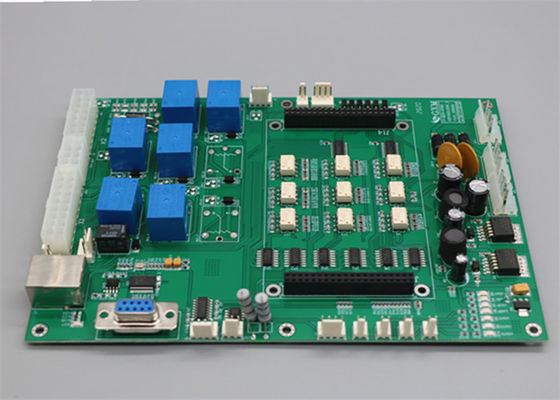

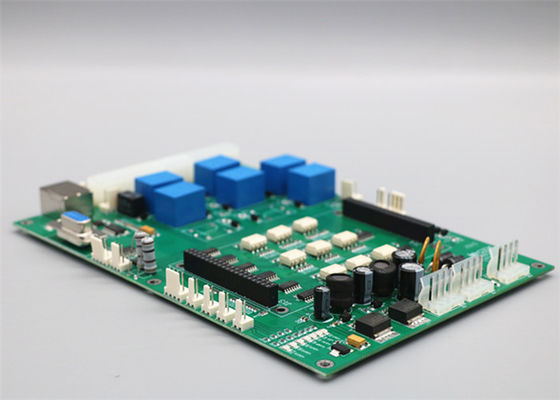

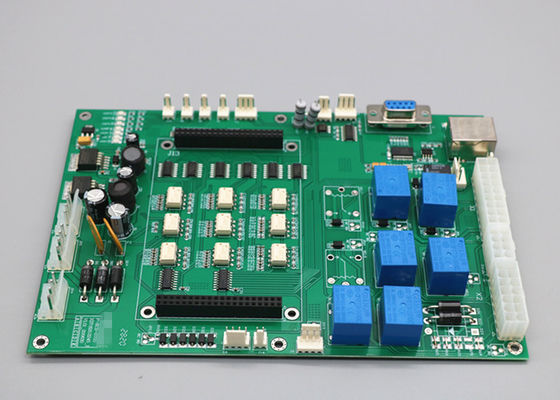

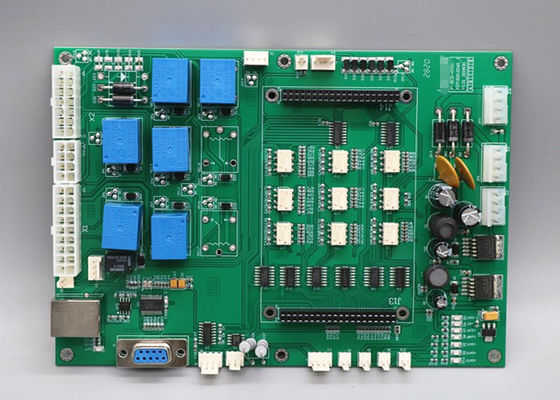

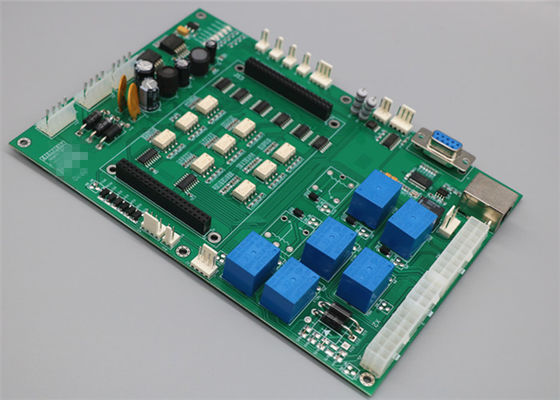

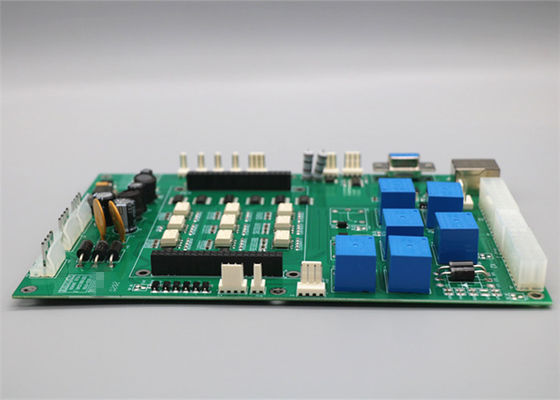

2Zdjęcia.
Częste pytania
P: Jakie pliki używasz do produkcji płyt PCB?
A: Gerber lub Eagle, wykaz BOM, PNP i pozycja komponentów
P: Czy możecie zaoferować próbkę?
A: Tak, możemy zamówić próbkę do testowania przed masową produkcją
P: Kiedy otrzymam cytat po wysłaniu Gerbera, BOM i procedury testowej?
Odpowiedź: W ciągu 6 godzin w przypadku oferty PCB i około 24-48 godzin w przypadku oferty PCBA.
P: Jak mogę poznać proces produkcji PCB?
Odpowiedź: 5-7 dni na produkcję PCB i zakup komponentów, a 14 dni na montaż i testowanie PCB.
P: Jak mogę upewnić się o jakości mojego PCB?
A: Zapewniamy, że każdy produkt PCB działa dobrze przed wysyłką.
