HDI Zgromadzenie płytek drukowanych 8 warstw z kontrolą impedancji PCBA Projekt

HDI Zgromadzenie płytek drukowanych 8 warstw z kontrolą impedancji PCBA Projekt

Szczegółowe specyfikacje:




Co KAZ Circuit może dla ciebie zrobić:


• Projekt PCB&PCBA
• Produkcja PCB (prototypy, małe i średnie, produkcja seryjna)
• Podawanie składników
• Zgromadzenie PCB/SMT/DIP

Aby uzyskać pełną ofertę PCB/PCBA, prosimy o podanie poniższych informacji:


• Plik Gerbera z szczegółową specyfikacją PCB
• Lista BOM (lepiej z Excel fomart)
• Zdjęcia PCBA (jeśli wcześniej wykonywałeś PCBA)

Informacje firmy:
KAZ Circuit jest profesjonalnym producentem PCB z Chin od 2007 roku, zapewnia również usługę montażu PCB dla naszych klientów. Teraz z około 300 pracownikami. Certyfikowany z ISO9001, TS16949, UL, RoHS.Jesteśmy przekonani, że zapewnić Państwu produkty wysokiej jakości z ceną fabryczną w najszybszym czasie dostawy!

Pojemność producenta:



Pojemność SMT

     Projekt PCBAjest procesem tworzenia układu i umieszczania komponentów dla obwodów elektronicznych na płytce drukowanej.Projekt PCBAjest niezbędny do pomyślnego wytwarzania i eksploatacji urządzeń elektronicznych.

Poniżej przedstawiono kilka kluczowych aspektów projektowania PCBA:

Schematyczne przechwytywanie:
Określ funkcjonalność i połączenia układów elektronicznych.
Wybierz odpowiednie komponenty i opakowanie.
Zapewnia logiczny przepływ i przestrzeganie zasad projektowania.

Układ PCB:
Określ wymiary płyty, kształt i strukturę warstwy.
Zapewnić optymalne umieszczenie komponentów w celu zapewnienia ich funkcjonalności, zarządzania cieplnym i możliwości produkcji.
Przewody kablowe do łączenia komponentów z uwzględnieniem integralności sygnału, dystrybucji mocy i kompatybilności elektromagnetycznej (EMC).
Włączyć wytyczne dotyczące projektowania do produkcji (DFM).

Wybór i umieszczenie części:
Wybierz elementy na podstawie wymagań elektrycznych, mechanicznych i środowiskowych.
Zorganizuj komponenty w celu zminimalizowania długości śladów, optymalizacji ścieżek sygnału i ułatwienia montażu.
Zastanów się nad orientacją części, chłodzeniem i dostępem do testowania lub ponownej pracy.

Projektowanie mocy:
Projektowanie efektywnej sieci dystrybucji energii dla różnych szyn napięcia.
Wdrożenie kondensatorów odłączania, regulatorów napięcia i innych obwodów zarządzania energią.
Upewnij się, że jest prawidłowo uziemiony i zminimalizuj hałas.

Integralność sygnału i EMC:
Kontrolowanie impedancji śledzenia, routingu i zakończenia sygnałów cyfrowych dużych prędkości.
Wdrożyć osłony, filtrowanie i inne techniki zmniejszające zakłócenia elektromagnetyczne (EMI).
Rozważ ochronę przed rozładowaniem elektrostatycznym (ESD).

Zarządzanie cieplne:
Zidentyfikować elementy grzewcze i zapewnić odpowiednie rozwiązania chłodzące.
Należy uwzględnić przewody termiczne, pochłaniacze ciepła i przepływ powietrza.

Badania i możliwość produkcji:
Włączyć punkty badawcze, skokówki i inne elementy ułatwiające badania w obwodzie.
Należy przestrzegać wytycznych DFM dotyczących maski lutowej, druku seryjnego i innych aspektów związanych z montażem.

Projekt PCBAzazwyczaj polega na użyciu specjalistycznego oprogramowania CAD (computer-aided design), takiego jak Altium Designer, Eagle lub KiCad, do przechwytywania schematu, układania płyty PCB,i generować niezbędne pliki produkcyjne.

Projekt PCBAZłożoność projektu zależy od wymagań projektu, gęstości komponentów, prędkości sygnału i innych czynników.Projekt PCBAwymaga dobrego zrozumienia zasad obwodów elektronicznych, procesów produkcyjnych i najlepszych praktyk projektowych.

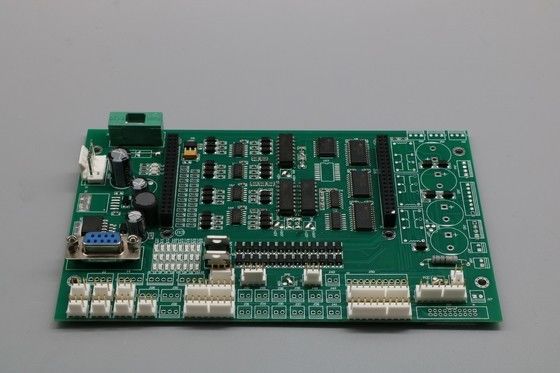

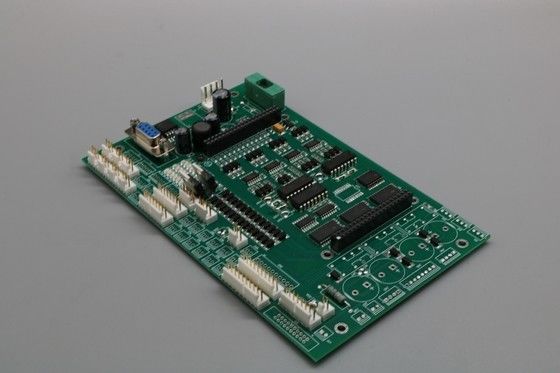

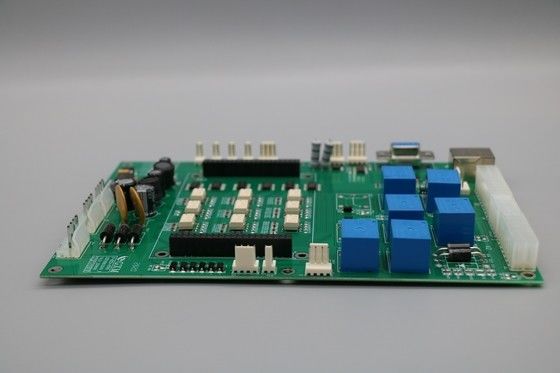

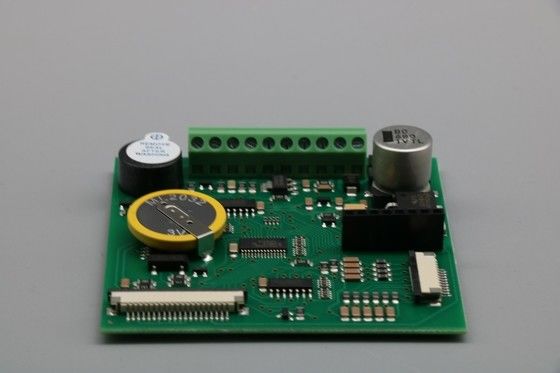

Zdjęcia tego.HDI Zgromadzenie płyty drukowanej 8 warstw dla telefonów komórkowych Telefon komórkowy z kontrolą impedancji
