| Nazwa marki: | KAZ |
| Numer modelu: | KAZA-B-106 |
| MOQ: | 1 Unit |
| Warunki płatności: | T/T, Western Union, MoneyGram, L/C, D/A |
| Zdolność do zaopatrzenia: | 2000 m2 / Month |
Fabryka PCB Producent 94V0 PCB Board HDI Drukowane obwody elektryczne 100% E-Testing 600 mm x 1200 mm
1. Cechy
1/Jednostopniowa usługa OEM, /w Shenzhen w Chinach
2. Wytworzony przez Gerber File i listę BOM od klienta
3. Materiał FR4, spełniający normę 94V0
4Wsparcie technologiczne SMT, DIP
5Bez ołowiu HASL, Ochrona środowiska
6. UL, CE, zgodne z ROHS
7. Wysyłka DHL, UPS, TNT, EMS lub zgodnie z wymaganiami klienta
2. PCBZdolności techniczne
| SMT | Dokładność pozycji:20 um |
| Rozmiar części:0.4x0.2mm(01005) 130x79mm, Flip-CHIP, QFP, BGA, POP | |
| Maksymalna wysokość części::25 mm | |
| Maksymalny rozmiar PCB:680×500 mm | |
| Min. rozmiar PCB:nieograniczony | |
| grubość PCB:0.3 do 6 mm | |
| Masa PCB: 3 kg | |
| Włócznik fal | Maksymalna szerokość płytek: 450 mm |
| Min. szerokość PCB: bez ograniczeń | |
| Wysokość części: górna 120 mm/Bot 15 mm | |
| Żołnierz pociany | Rodzaj metalu: część, całość, wkład, obok |
| Materiał metalowy: miedź, aluminium | |
| Wykończenie powierzchniowe: pokrycie Au, pokrycie strączki, pokrycie Sn | |
| Częstość przenoszenia się pęcherza powietrznego: mniej niż 20% | |
| Przetłoczenie | Zakres prasowania: 0-50KN |
| Maksymalny rozmiar PCB: 800X600 mm | |
| Badania | IKT,przelecie sondą,przetestowanie funkcji,przetestowanie temperatury |
Płyty drukowane HDI, znane również jako mikrovia lub μvia PCB, są zaawansowaną technologią PCB umożliwiającą połączenia międzyprzewodnikowe o wysokiej gęstości i miniaturyzowane komponenty elektroniczne.
Główne cechy i funkcjePłyty drukowane HDIobejmują:
Miniaturyzacja i zwiększona gęstość:
PCB HDIcharakteryzują się mniejszymi, ściślej rozmieszczonymi przewodami i przewodami, co umożliwia większą gęstość połączeń.
Dzięki temu możliwe jest zaprojektowanie bardziej kompaktowych urządzeń i komponentów elektronicznych oszczędzających miejsce.
Mikrowiany i wiany ułożone:
PCB HDIwykorzystują mikrovia, czyli mniejsze otwory wiertne laserowo, które służą do łączenia różnych warstw PCB.
Przewody układane, w których wiele przewodów jest układanych pionowo, mogą jeszcze bardziej zwiększyć gęstość połączeń.
Struktura wielowarstwowa:
PCB HDImogą mieć większą liczbę warstw niż tradycyjne PCB, zazwyczaj od 4 do 10 lub więcej.
Zwiększona liczba warstw umożliwia bardziej złożone trasowanie i większe połączenia między komponentami.
Zaawansowane materiały i procesy:
PCB HDIczęsto używają specjalistycznych materiałów, takich jak cienka folia miedziana, wysokiej wydajności laminacje i zaawansowane techniki pokrycia.
Materiały i procesy te umożliwiają tworzenie mniejszych, bardziej niezawodnych i wydajniejszych połączeń.
Poprawione właściwości elektryczne:
Zmniejszone szerokości śladów, krótsze ścieżki sygnału i ściślejsze tolerancjePCB HDIPomoc w poprawie wydajności elektrycznej, w tym poprawie integralności sygnału, zmniejszeniu przesłuchania krzyżowego i szybszej transmisji danych.
Niezawodność i możliwość produkcji:
PCB HDIsą zaprojektowane z myślą o wysokiej niezawodności, z takimi cechami jak lepsze zarządzanie cieplne i zwiększona stabilność mechaniczna.
Procesy produkcyjne PCB HDI, takie jak wiercenie laserowe i zaawansowane techniki pokrywania, wymagają specjalistycznego sprzętu i wiedzy specjalistycznej.
Płyty drukowane HDIzastosowanie obejmuje:
Smartfony, tablety i inne urządzenia przenośne
Elektronika noszona i urządzenia IoT (Internet rzeczy)
Elektronika samochodowa i zaawansowane systemy wspomagania kierowcy (ADAS)
Sprzęt komputerowy i telekomunikacyjny dużych prędkości
Sprzęt elektroniczny wojskowy i lotniczy
Urządzenia i instrumenty medyczne
Ciągłe zapotrzebowanie na miniaturyzację, zwiększoną funkcjonalność i wyższą wydajność w różnych produktach i systemach elektronicznych doprowadziło do przyjęcia technologii HDI PCB.

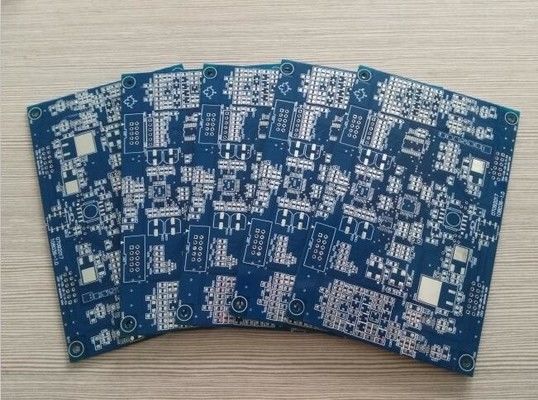

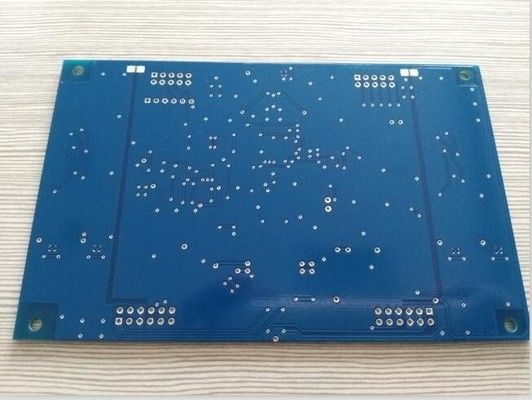

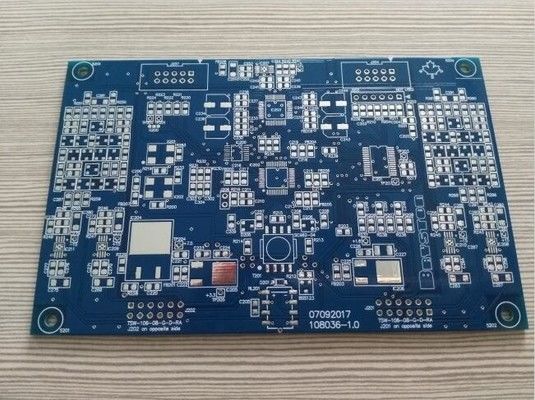

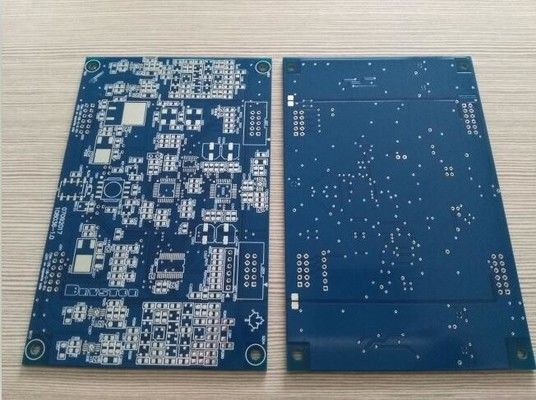

2. Obrazy PCB
