Płyty pcba Płyty drukowane PCB,UL/ROHS/ISO9004Support,SMT DIP Prototyp PCB Assembly

Elektronika FR4 Materiał niskokosztowy Zielony PCBA Prototyp tablicy drukowanej

Cechy

1/Jednostopniowa usługa OEM, /w Shenzhen w Chinach

2. Wytworzony przez Gerber File i listę BOM od klienta

3. Materiał FR4, spełniający normę 94V0

4Wsparcie technologiczne SMT, DIP

5Bez ołowiu HASL, Ochrona środowiska

6. UL, CE, zgodne z ROHS

7. Wysyłka DHL, UPS, TNT, EMS lub zgodnie z wymaganiami klienta

PCBA Zdolność techniczna

Proces montażu prototypu PCB

Projektowanie i produkcja PCB:
Współpraca z projektantami PCB w celu stworzenia schematów i układówprototypy PCB.
Wypełnienie projektu PCB, uwzględniając umieszczenie komponentów, śledzenie trasy i wszelkie specjalne wymagania.
Wysyłanie plików projektowych do producenta PCB w celu szybkiego prototypowania.
Przyjmij gołyprototyp PCBod producenta i sprawdzić, czy nie występują wady.

Zakupy komponentów:
Zidentyfikuj wymagane elementy elektroniczne, takie jak układy scalone, rezystory, kondensatory i złącza.
Należy kupować niezbędne komponenty, zazwyczaj u dystrybutora lub w sieci, który oferuje składniki w niewielkich ilościach.
Zapewnienie zgodności komponentów z projektem PCB i spełnienie specyfikacji projektu.

Ręczne montaż PCB:
Przygotować PCB do montażu poprzez oczyszczenie powierzchni i nałożenie pasty lutowej na podkładki komponentów.
Komponenty są ręcznie umieszczane i lutowane na płytce PCB za pomocą lutowni lub stacji przetwarzania na gorąco.
Wizualnie sprawdzić zmontowany PCB w celu zapewnienia prawidłowego umieszczenia komponentów i łączy lutowych.

Opcjonalny automatyczny proces montażu:
W przypadku większych ilości prototypu lub bardziej złożonych PCB należy rozważyć zastosowanie półautomatycznego lub zautomatyzowanego

proces montażu, taki jak:
Drukowanie stencilami do zastosowań pasty lutowej
Maszyny do zbierania i umieszczania elementów
Lutowanie z powrotem w piecu konwekcyjnym

Testy i rozwiązywanie problemów:
Wykonanie różnych badań w celu zweryfikowaniaprototyp PCBfunkcjonalność i niezawodność, takie jak:
Badania elektryczne (np. pomiary ciągłości, oporu, napięcia i prądu)
Badania funkcjonalne w celu zapewnienia zgodności PCB ze specyfikacjami projektowymi
Rozwiązywanie problemów stwierdzonych podczas badań i wprowadzenie niezbędnych modyfikacji w procesie projektowania lub montażu PCB.

Iteracyjne projektowanie i montaż:
Wykonać wszelkie niezbędne modyfikacje konstrukcyjne PCB na podstawie wyników badań i informacji zwrotnych.
Powtórzyć proces produkcji i montażu z zaktualizowanym projektem.
Kontynuuj ten proces iteracyjny aż doprototyp PCBspełnia wszystkie wymagane specyfikacje i cele wydajności.

Ostateczne opakowanie i dokumentacja:
Paczkaprototypy PCBdla bezpiecznego przechowywania i transportu.
Należy dostarczyć wszelkie niezbędne dokumenty, takie jak instrukcje montażu, schematy i sprawozdania z badań.

Kluczowe aspekty prototypowania montażu PCB:

Nacisk na szybkie rozwiązania i elastyczność w zakresie dostosowywania się do zmian projektowych
Produkcja pierwszych prototypów przy użyciu technik montażu ręcznego, takich jak lutowanie przez otwór
Wykorzystanie zakupów komponentów o niskiej objętości w celu wspierania procesu tworzenia prototypów
Przeprowadzenie szczegółowych badań i rozwiązywania problemów w celu identyfikacji i rozwiązania problemów związanych z projektem lub montażem
Ścisła współpraca między projektantami PCB, montażystami i zainteresowanymi stronami projektu

W sprawieprototyp PCBproces montażu jest kluczowy dla walidacji projektu, identyfikacji wszelkich problemów i ulepszania produktu przed wejściem w pełną produkcję.Umożliwia szybkie iteracje i testowanie, aby upewnić się, że ostateczny projekt PCB spełnia wymagania projektu.

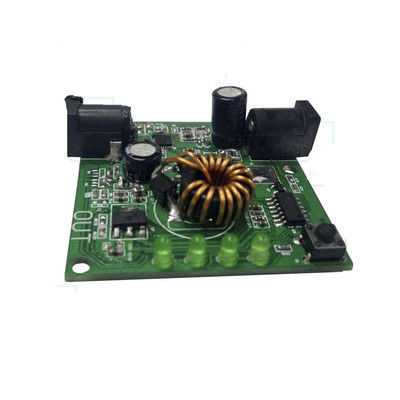

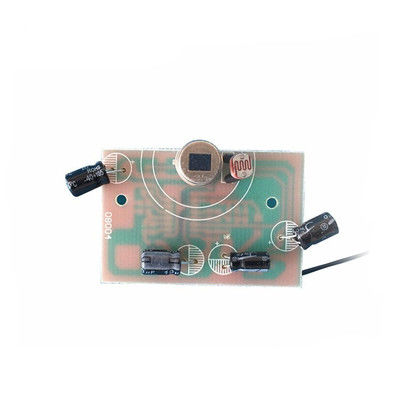

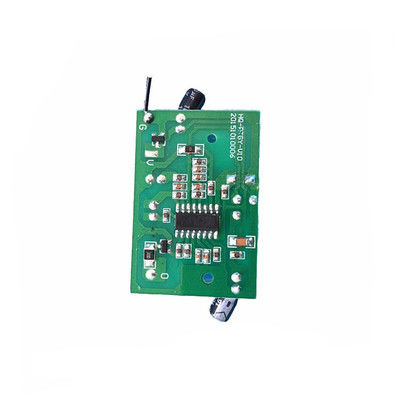

Zdjęcia PCBA
