ISO9001 UL RoHS TS16949 Certyfikowany FR4 Elektroniczny PCB Zgromadzenie Shenzhen biały ekran jedwabny Elektroniczny obwód drukowany

ISO9001 UL RoHS TS16949 Certyfikowany FR4 Elektroniczny zestaw PCB Shenzhen biały ekran jedwabny


Szczegółowe specyfikacje:




Co KAZ Circuit może dla ciebie zrobić:

• Projektowanie PCB i PCBA
• Produkcja PCB (prototypy, małe i średnie, produkcja seryjna)
• Podawanie składników
• Zgromadzenie PCB/SMT/DIP

Aby uzyskać pełną ofertę PCB/PCBA, prosimy o podanie poniższych informacji:


• Plik Gerbera z szczegółową specyfikacją PCB
• Lista BOM (lepiej z Excel fomart)
• Zdjęcia PCBA (jeśli wcześniej wykonywałeś PCBA)

Informacje firmy:
KAZ Circuit jest profesjonalnym producentem PCB z Chin od 2007 roku, zapewnia również usługę montażu PCB dla naszych klientów. Teraz z około 300 pracownikami. Certyfikowany z ISO9001, TS16949, UL, RoHS.Jesteśmy przekonani, że zapewnić Państwu produkty wysokiej jakości z ceną fabryczną w najszybszym czasie dostawy!

Pojemność producenta:



Pojemność SMT


    Płyty obwodów drukowanych (PCB) są podstawowymi komponentami sprzętu elektronicznego i stanowią fizyczną podstawę łączącą i wspierającą różne komponenty elektroniczne.Odgrywa on istotną rolę w funkcjonalności i niezawodności systemów elektronicznych.

Kluczowe aspekty elektronicznych płyt obwodowych drukowanych obejmują:

Warstwy i skład:
PCB składają się zazwyczaj z wielu warstw, z których najczęstszym jest konstrukcja 2- lub 4-warstwowa.
Warstwy te są wykonane z miedzi służącej jako przewodzące ścieżki i nieprzewodzącego podłoża, takiego jak włókno szklane (FR-4) lub inne specjalne materiały.
Inne warstwy mogą obejmować poziomy zasilania i naziemne dla dystrybucji energii i redukcji hałasu.
Połączenia i ślady:
Warstwa miedzi jest wygrawerowana, tworząc przewodzące ślady, które służą jako ścieżki dla sygnałów elektrycznych i energii.
Przewody są przewlekłymi otworami, które łączą ślady między różnymi warstwami, umożliwiając wielowarstwowe połączenia.
Szerokość śladu, odległość i wzorce trasy są zaprojektowane w celu optymalizacji integralności sygnału, impedancji i ogólnej wydajności elektrycznej.
Komponent elektroniczny:
Komponenty elektroniczne, takie jak obwody zintegrowane, rezystory, kondensatory i złącza, są montowane i lutowane do płytek PCB.
Umieszczenie i kierowanie tych komponentów ma kluczowe znaczenie dla zapewnienia optymalnej wydajności, chłodzenia i ogólnej funkcjonalności systemu.

Technologia produkcji PCB:
Procesy produkcji PCB obejmują zazwyczaj takie etapy jak laminowanie, wiercenie, pokrycie miedzi, grafowanie i stosowanie maski lutowej.
Zaawansowane technologie, takie jak wiercenie laserowe, zaawansowane pokrycie i wielowarstwowe kolaminujące, są stosowane w specjalistycznych projektach PCB.
Zgromadzenie PCB i lutowanie:
Komponenty elektroniczne są umieszczane i lutowane na płytce PCB ręcznie lub automatycznie przy użyciu technik takich jak lutowanie otworem lub lutowanie powierzchniowe.
Lutowanie powracające i lutowanie falowe to powszechne automatyczne procesy łączenia komponentów.
Badania i kontrola jakości:
PCB podlega różnym procesom testowania i inspekcji, takim jak inspekcja wizualna, testowanie elektryczne i testowanie funkcjonalne w celu zapewnienia jego niezawodności i wydajności.
Środki kontroli jakości, takie jak inspekcje w trakcie procesu i praktyki projektowania do produkcji (DFM), pomagają utrzymać wysokie standardy w produkcji PCB.
Elektroniczne PCBsą wykorzystywane w różnych zastosowaniach, w tym w elektronikach konsumenckich, sprzęcie przemysłowym, systemach motoryzacyjnych, urządzeniach medycznych, sprzęcie lotniczym i telekomunikacyjnym i innych.Ciągłe postępy w technologii PCB, takie jak rozwój PCB o wysokiej gęstości połączenia (HDI) i elastycznych PCB, umożliwiły tworzenie mniejszych, mocniejszych i bardziej energooszczędnych urządzeń elektronicznych.

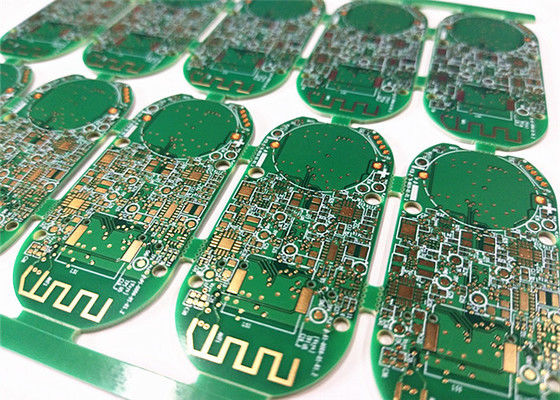

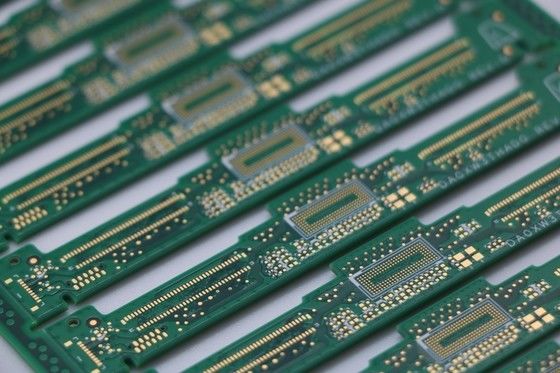

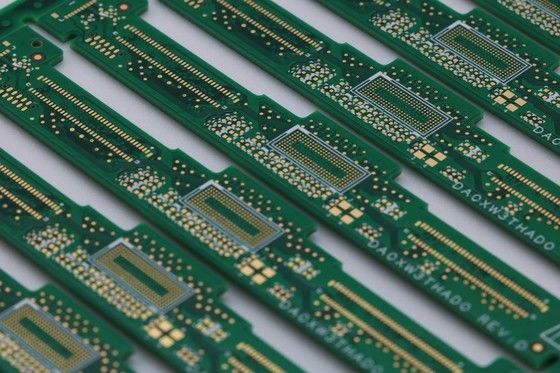

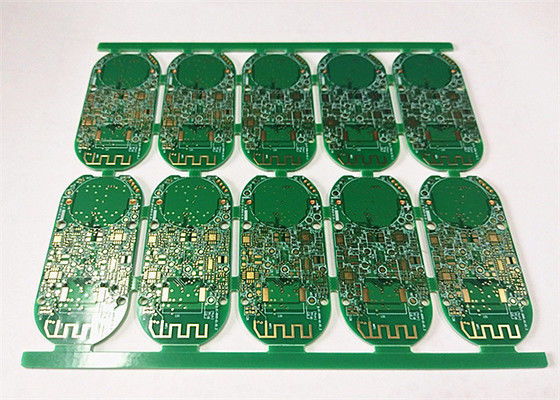

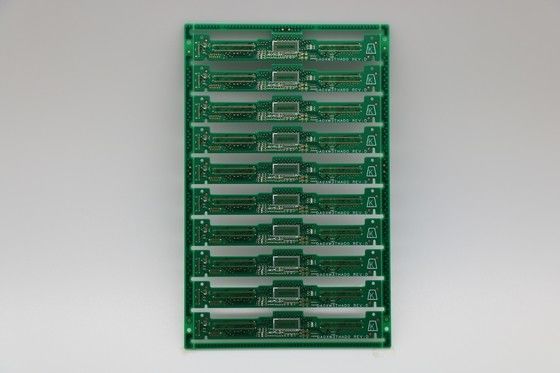

Więcej zdjęć wysokiej jakości FR-4 PCB ISO9001 UL RoHS TS16949 certyfikowany producent PCB
