Szybki montaż PCB
Created with Pixso.

Mała # wielowarstwowa # FR4 PCB # dużo PCB panel # Obróbka powierzchni ENIG # ślad / szczelina 0,15 mm

Mała # wielowarstwowa # FR4 PCB # dużo PCB panel # Obróbka powierzchni ENIG # ślad / szczelina 0,15 mm

Nazwa marki: KAZ
Numer modelu: KAZA-239
MOQ: 1 Unit
Cena £: 0.1-20 USD / Unit
Warunki płatności: T/T, Western Union, MoneyGram, L/C, D/A
Zdolność do zaopatrzenia: 2000 m2 / Month
Szczegółowe informacje
Miejsce pochodzenia:
Shenzhen, Chiny
Orzecznictwo:
IATF16949-2016 | ISO9001 2015 | UL 337072 | ROHS
Liczba warstw:
2 `30 warstw
Maksymalny rozmiar płyty:
600 mm x 1200 mm
Materiał bazowy do PCB:
FR4, CEM-1, TACONIC, aluminium, materiał o wysokiej Tg, ROGERS o wysokiej częstotliwości, TEFLON, AR
Dzwonek o grubości wykończenia Baords:
0,21-7,0 mm
Minimalna szerokość linii:
3 mil (0,075 mm)
Minimalna przestrzeń między wierszami:
3 mil (0,075 mm)
Minimalna średnica otworu:
0,10 mm
Wykończenie leczenia:
HASL (bez cyny), ENIG (Immersion Gold), Immersion Silver, Gold Plating (Flash Gold), OSP itp.
Grubość miedzi:
0,5-14 uncji (18-490um)
Testy elektroniczne:
100% E-Testing (High Voltage Testing); 100% E-testowanie (testowanie wysokiego napięcia);<
Szczegóły pakowania:
Pakiety próżniowe
Supply Ability:
2000 m2 / Month
Podkreślić:

Kamera pcb pokładzie

,

ip kamery pcb

Opis produktu

Dokładna informacja:

Mała # wielowarstwowa # FR4 PCB # dużo PCB panel # Obróbka powierzchni ENIG # ślad / szczelina 0,15 mm



1. Funkcje





1. Usługa One Stop OEM, wyprodukowana w Shenzhen w Chinach

2. Wyprodukowane przez Gerber File i listę BOM od klienta

3. Materiał FR4, spełnia standard 94V0

4. Obsługa technologii SMT, DIP

5. ENIG, Lead Free HASL, Ochrona środowiska

6. Zgodny z UL, CE, ROHS

7. Wysyłka przez DHL, UPS, TNT, EMS lub wymagania klienta







2. PCB Możliwości techniczne





SMT Dokładność pozycji: 20 um
Rozmiar komponentów: 0,4 × 0,2 mm (01005) - 130 × 79 mm, Flip-CHIP, QFP, BGA, POP
Maks.wysokość elementu: 25 mm
Maks.Rozmiar PCB: 680 × 500 mm
Min.Rozmiar PCB: bez ograniczeń
Grubość PCB: 0,3 do 6 mm
Waga PCB: 3 KG
Lutowane na fali Maks.Szerokość PCB: 450mm
Min.Szerokość PCB: bez ograniczeń
Wysokość komponentu: góra 120 mm / dół 15 mm
Sweat-Solder Rodzaj metalu: część, całość, inlay, sidestep
Materiał metalowy: miedź, aluminium
Wykończenie powierzchni: poszycie Au, poszycie taśmy, poszycie Sn
Wskaźnik pęcherza powietrza: mniej niż 20%
Wciskane Zakres prasy: 0-50KN
Maks.Rozmiar PCB: 800X600mm
Testowanie ICT, latanie sondy, wypalenie, test działania, cykliczne zmiany temperatury

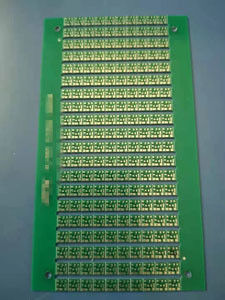

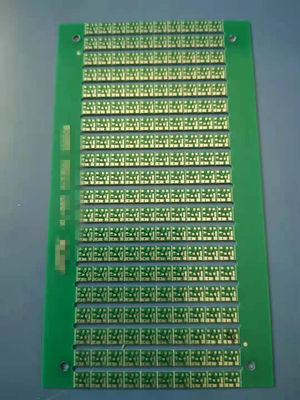

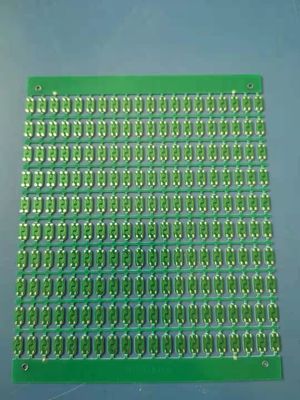

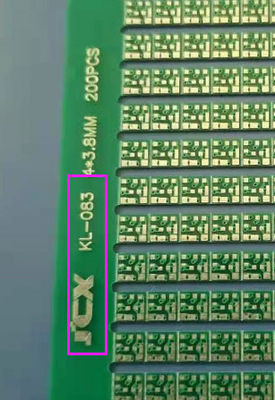

2. Zdjęcia PCB

Mała # wielowarstwowa # FR4 PCB # dużo PCB panel # Obróbka powierzchni ENIG # ślad / szczelina 0,15 mm 0   Mała # wielowarstwowa # FR4 PCB # dużo PCB panel # Obróbka powierzchni ENIG # ślad / szczelina 0,15 mm 1  Mała # wielowarstwowa # FR4 PCB # dużo PCB panel # Obróbka powierzchni ENIG # ślad / szczelina 0,15 mm 2
