| Nazwa marki: | KAZ Circuit |
| Numer modelu: | PCBA-B-007 |
| MOQ: | 1 pc |
| Cena £: | USD/pc |
| Warunki płatności: | T/T, Western Union, Paypal |
| Zdolność do zaopatrzenia: | 20.000 metrów kwadratowych / miesiąc |

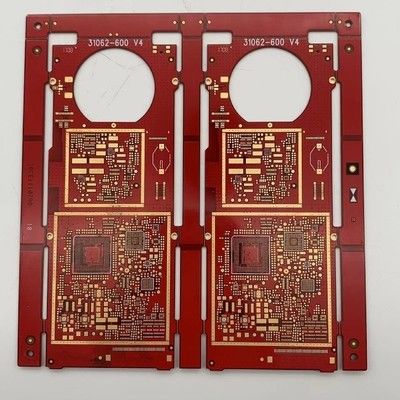

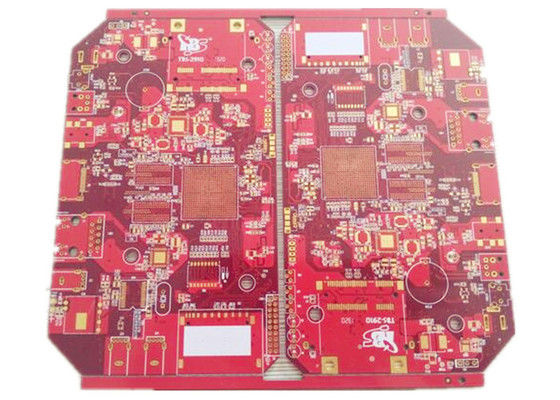

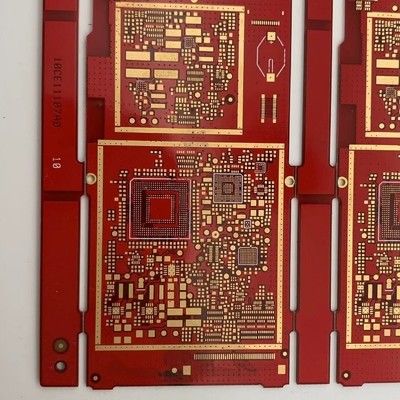

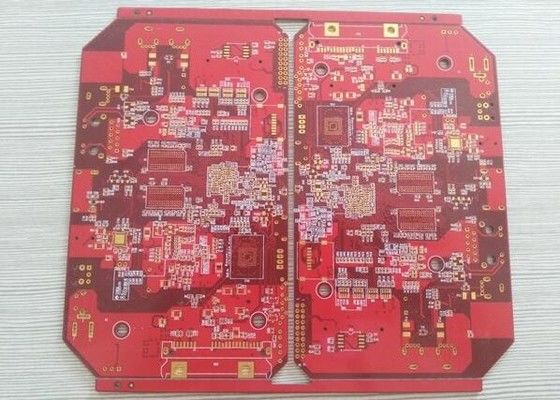

Zbiórka PCB PCBA 4 warstwy FR 4 Red Soldmask
Szczegółowe specyfikacje:
| Warstwy | 4 |
| Materiał | FR-4 |
| Grubość deski | 10,6 mm |
| Gęstość miedzi | 1 oz |
| Obsługa powierzchni | ENIG |
| Sprzedane maski i jedwabna zasłona | Czerwony i biały |
| Standardy jakości | Klasa IPC 2, 100% E-test |
| Świadectwa | TS16949, ISO9001, UL, RoHS |
Co KAZ Circuit może dla ciebie zrobić:
Aby uzyskać pełną ofertę PCB/PCBA, prosimy o podanie poniższych informacji:
Informacje firmy:
KAZ Circuit jest profesjonalnym producentem PCB z Chin od 2007 roku, zapewnia również usługę montażu PCB dla naszych klientów. Teraz z około 300 pracownikami. Certyfikowany ISO9001, TS16949, UL, RoHS.Jesteśmy przekonani, że zapewnić Państwu produkty wysokiej jakości z ceną fabryczną w najszybszym czasie dostawy!
Pojemność producenta:
| Pojemność | Podwójne: 12000 mkw. / miesiąc Wielowarstwowe: 8000 mkw. / miesiąc |
| Min. szerokość linii/przerwy | 4/4 mil (1mil=0,0254 mm) |
| Grubość deski | 00,3~4,0 mm |
| Warstwy | 1 ~ 20 warstw |
| Materiał | FR-4, Aluminium, PI |
| Gęstość miedzi | 0.5~4 uncji |
| Materiał Tg | Tg140~Tg170 |
| Maksymalny rozmiar PCB | 600*1200 mm |
| Min wielkość dziury | 0.2 mm (+/- 0,025) |
| Obsługa powierzchni | HASL, ENIG, OSP |
Pojemność SMT
Certyfikaty:
ISO9001 / ISO14001 / ISO45001 (wojskowe) / TS16949 (samochodowe) / RoHS / UL
Poniżej przedstawiamy kluczowe etapy:PCB z miedzi ciężkiejSłużba zgromadzeń:
Materiały i komponenty:
PCB o wysokiej zawartości miedzi (2 oz, 4 oz lub 6 oz grubości miedzi)
Ciężkie elementy elektroniczne (np. tranzystory mocy, rezystory wysokiej mocy, odpływy ciepła)
Lutowanie o wysokiej temperaturze (np. Lutowanie bez ołowiu o wysokiej temperaturze topnienia)
Wysokiej jakości pasta lutowa
Proces montażu PCB:
Przygotowanie PCB:
Dokładnie oczyszczyć powierzchnię PCB, aby usunąć wszelkie zanieczyszczenia.
Nałożenie maski lutowej i jedwabnej zasłony zgodnie z wymaganiami dotyczącymi umieszczenia części.
Wykopać i przewiercić otwory do przewodów i montażu komponentów.
Umiejscowienie części:
Należy ostrożnie umieszczać elementy na płytce PCB, zapewniając odpowiednią orientację i ustawienie.
Bezpieczny komponent prowadzi do płytek PCB z użyciem wysokotemperaturowej pasty lutowej.
Lutowanie z powrotem:
Zmontowane PCB umieszcza się w piecu z powrotem lub wykorzystuje się stację przetwarzania na gorącym powietrzu.
Ogrzewanie PCB do odpowiedniej temperatury powrotnego przepływu (zwykle od 230°C do 260°C) w celu stopienia pasty lutowej.
Zapewnienie odpowiedniego nawilżenia lutownicy i formowania stawów dla wszystkich połączeń komponentów.
Kontrola i badania:
Wizualnie sprawdź płytę PCB, czy nie ma mostów lutowych, chłodnych złączy lub brakujących elementów.
Przeprowadzenie badań elektrycznych w celu sprawdzenia funkcjonalności obwodu, takich jak pomiary ciągłości, oporu i napięcia.
Przeprowadzenie wszelkich niezbędnych badań funkcjonalnych w celu zapewnienia, że obwód spełnia specyfikacje projektowe.
Zarządzanie cieplne:
Zidentyfikuj komponenty o dużej mocy, które wymagają dodatkowego chłodzenia.
W celu skutecznego rozpraszania ciepła należy zainstalować zlewniki ciepła lub inne rozwiązania zarządzania ciepłem.
Zapewnienie odpowiedniego interfejsu termicznego pomiędzy komponentami a zlewem ciepła.
Powierzchnia:
W celu ochrony PCB i jego elementów przed czynnikami środowiskowymi, takimi jak wilgoć, pył i korozja, należy zastosować pokrycia zgodne z normą, takie jak akrylowe lub poliuretanowe.
Zestaw końcowy i opakowanie:
W razie potrzeby zabezpieczyć PCB w odpowiednim obudowie lub obudowie.
Zapakuj zmontowany PCB dla bezpiecznej wysyłki i dostawy.
Podstawowe rozważaniaPCB z miedzi ciężkiejZgromadzenie:
Upewnij się, że materiał PCB i grubość miedzi są odpowiednie dla wymagań mocy zastosowania.
Wybierz elementy o odpowiedniej mocy i zdolności rozpraszania ciepła.
Użyj lutownicy i pasty lutowniczej o wysokiej temperaturze, aby wytrzymać wyższe temperatury pracy.
Wdrożyć odpowiednie rozwiązania zarządzania cieplnym w celu zapobiegania przegrzaniu się komponentów.
