Green Soldmask SMT Zgromadzenie PCB Rozwój prototypu Wysoka mieszanina Niska produkcja

Rozwój prototypu wysokiej mieszanki produkcja niskiej objętości SMT Zgromadzenie PCB


Szczegółowe specyfikacje:

Co KAZ Circuit może dla ciebie zrobić:

• Projektowanie PCB i PCBA
• Produkcja PCB (prototypy, małe i średnie, produkcja seryjna)
• Podawanie składników
• Zgromadzenie PCB/SMT/DIP

Aby uzyskać pełną ofertę PCB/PCBA, prosimy o podanie poniższych informacji:

• Plik Gerbera z szczegółową specyfikacją PCB
• Lista BOM (lepiej z Excel fomart)
• Zdjęcia PCBA (jeśli wcześniej wykonywałeś PCBA)

Pojemność producenta:

Pojemność SMT

Rozwój prototypu wysokiej mieszaniny produkcja niskiej objętości SMT Zgromadzenie PCB
Definicja:
Prototype development high-mix low-volume production SMT PCB assembly refers to the process of assembling printed circuit boards (PCBs) for prototype development and low-volume production runs using surface mount technology (SMT)SMT to metoda montażu elementów elektronicznych bezpośrednio na powierzchni płyt PCB, zamiast wprowadzać je do otworów w płytce.
Zastosowanie:
Rozwój prototypu wysokiej mieszanki produkcji niskiej objętości SMT PCB jest idealny do:
Tworzenie prototypów nowych produktów elektronicznych
Produkcja małych partii PCB na zamówienie
Wytwarzanie serii produkcyjnych PCB w małych ilościach
Zalety:
Zmniejszone rozmiary i waga: komponenty SMT są mniejsze i lżejsze niż tradycyjne komponenty z otworami, co powoduje mniejsze i lżejsze PCB.
Większa gęstość: SMT umożliwia większą gęstość komponentów na płytce PCB, umożliwiając większą funkcjonalność w mniejszej przestrzeni.
Poprawa wydajności: Komponenty SMT mają krótsze przewody, co zmniejsza indukcyjność i pojemność, co prowadzi do poprawy integralności sygnału i wydajności.
Niższe koszty: montaż SMT jest bardziej zautomatyzowany niż tradycyjny montaż przez otwór, co powoduje niższe koszty pracy.
Zwiększona niezawodność: składniki SMT są mniej narażone na awarie złączy lutowych ze względu na krótsze przewody i precyzyjniejszy proces lutowania.
Proces:
W procesie montażu płytek PCB SMT do produkcji niskiej objętości z wysoką mieszanką prototypu zazwyczaj wchodzą następujące etapy:
Projektowanie: PCB jest projektowane przy użyciu oprogramowania CAD.
Wytwarzanie: PCB jest wytwarzane przy użyciu procesu zwanego fotolitografią.
Aplikacja pasty lutowej: pasty lutowej nakłada się na PCB w miejscach, w których zostaną umieszczone elementy.
Umiejscowienie komponentów: Komponenty SMT umieszczane są na płytce PCB za pomocą maszyny do zbierania i umieszczania.
Lutowanie z powrotem: PCB przechodzi przez piec z powrotem, który podgrzewa pastę lutową i ponownie ją przepływa, tworząc łącza lutowe między komponentami a PCB.
Kontrola: PCB

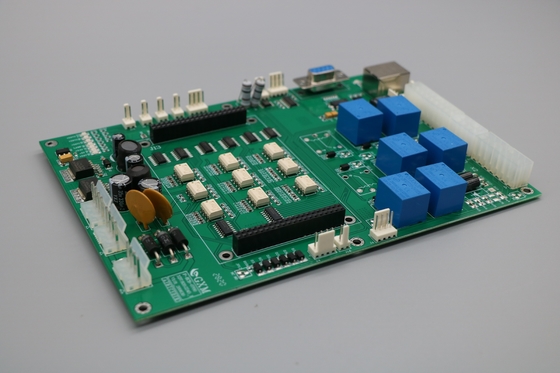

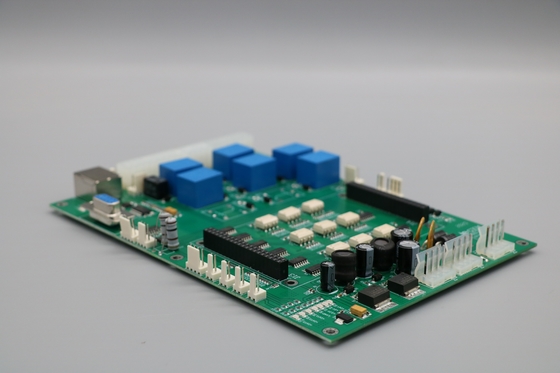

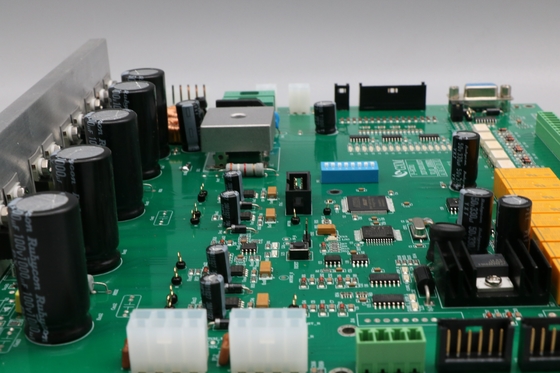

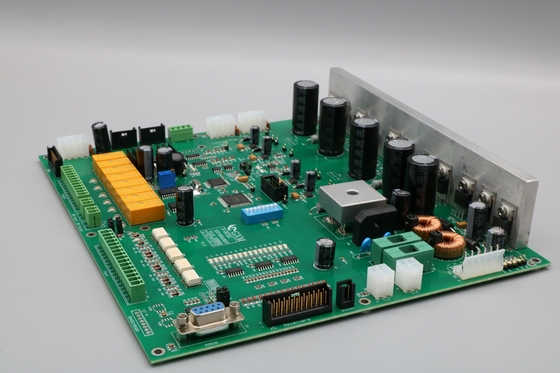

Zdjęcia tego. Rozwój prototypu wysokiej mieszanki produkcja niskiej objętości SMT Zgromadzenie PCB
