FR4 tabliczki drukowane 1 oz miedzi 1,0 mm 4 warstwy PCB montaż Elektroniczne tabliczki drukowane

FR4 tabliczki drukowane 1 oz miedzi 1,0 mm 4 warstwy PCB montaż elektroniczny tabliczka drukowana

Szczegółowe specyfikacje:

• Warstwy: 2 warstwy
• Materiał: fr-4
• Grubość miedzi: 1 uncja
• Obsługa powierzchniowa: złoto zanurzające ENIG
• Min otwór wiertniczy: 0,2 mm
• sprzedawany kolor maski: zielony
• kolor jedwabnopuszczalny: biały

Aby uzyskać pełną ofertę PCB/PCBA, prosimy o podanie poniższych informacji:

Co KAZ Circuit może dla ciebie zrobić:

• Prototyp PCB/produkcja masowa
• Komponenty pochodzące z listy BOM.
• Zgromadzenie PCB (SMT/DIP..)

Proces montażu elektronicznej płyty obwodu drukowanego (PCB)

Projektowanie i produkcja PCB:

Współpraca z projektantami PCB w celu stworzenia schematów i układówPCB elektroniczne.
W trakcie układu należy wziąć pod uwagę takie czynniki, jak umieszczenie komponentów, śledzenie trasy i zasady projektowania.
Wysyłaj pliki projektowe do producenta PCB do produkcji, określając wymagane warstwy, materiały i wykończenia.
Odbierać goły PCB od producenta i sprawdzać go pod kątem wad lub problemów.

Zakup i przygotowanie komponentów:
Określ elementy elektroniczne wymagane do PCB, takie jak układy scalone (IC), rezystory, kondensatory i złącza.
Należy zakupić niezbędne elementy od autoryzowanego dystrybutora lub bezpośrednio od producenta.
Przygotować elementy do montażu, zapewniając ich prawidłową orientację i wolność od ołowiu (jeśli dotyczy).

Automatyczne montaż PCB:
Nałożenie pasty lutowniczej na płytę PCB za pomocą drukarki lub automatycznego rozdajnika.
Komponenty elektroniczne są precyzyjnie umieszczane na płytce PCB za pomocą maszyn do wybierania i umieszczania.
Lutowanie z powrotem odbywa się w kontrolowanym środowisku wolnym od ołowiu w celu utworzenia niezawodnych połączeń lutowych.
W przypadku elementów z otworami, należy stosować automatyczne urządzenia do wstawiania i lutowania.

Inspekcja i kontrola jakości:
Wizualnie sprawdzić zmontowany PCB w celu zapewnienia prawidłowego rozmieszczenia części i jakości spoin lutowych.
Przeprowadzenie badań elektrycznych, takich jak kontrole ciągłości, pomiary oporu i badania zasilania, aby upewnić się, że PCB działa prawidłowo.
Wdrożyć dodatkowe środki kontroli jakości, takie jak zautomatyzowana inspekcja optyczna (AOI) lub inspekcja rentgenowska, w celu wykrycia wszelkich ukrytych wad.

Opcjonalne lutowanie selektywne:
W przypadku określonych komponentów lub obszarów płyt PCB należy stosować techniki lutowania selektywnego, takie jak lutowanie ręczne lub lutowanie falowe.
Metoda ta jest zazwyczaj stosowana w przypadku części lub poprawek i napraw, które są trudne do lutowania przy użyciu procesu reflow.

Pozostałe materiały:
W celu zwiększenia odporności środowiskowej i mechanicznej zmontowanego PCB nakłada się ochronną powłokę zgodną.
W niektórych przypadkach PCB mogą być zamknięte w mieszaninie do garnki lub w materiale podkładającym, aby zapewnić dodatkową ochronę i wsparcie.

Ostateczne kontrole i badania:
Przeprowadza się szerokie badania funkcjonalne w celu zapewnienia, że zmontowany PCB spełnia wszystkie specyfikacje i wymagania projektowe.
Przeprowadzenie badań środowiskowych, takich jak cykle termiczne, wilgotność i wibracje w celu zweryfikowania niezawodności i trwałości PCB.
Dokumentacja wszystkich wyników badań i zachowanie szczegółowych zapisów dotyczących jakości w celu zapewnienia identyfikowalności.

Opakowanie i wysyłka:
Zapewnij bezpieczne przewożenie i przechowywanie PCB w odpowiednim pojemniku lub obudowie.
Należy dostarczyć wszelkie niezbędne dokumenty, takie jak instrukcje montażu, schematy i sprawozdania z badań, dołączone do PCB.

Kluczowe aspekty montażu elektronicznego PCB:
Zgodność z normami i wytycznymi branżowymi dotyczącymi projektowania i produkcji PCB
Wykorzystanie wysokiej jakości, niezawodnych komponentów i materiałów
Automatyzacja i kontrola procesów w celu zapewnienia spójności i powtarzalności montażu
Dokładna kontrola i badania podczas całego procesu montażu
Wytrzymałe opakowania i metody przewozu w celu ochrony PCB podczas transportu

W sprawieelektroniczne PCBproces montażu jest zaprojektowany w celu stworzenia niezawodnych, wysokiej jakości płyt PCB, które spełniają potrzeby różnych zastosowań elektronicznych.środki kontroli jakości i środki ochronne zapewniają właściwości PCB, trwałość i długotrwała funkcjonalność.

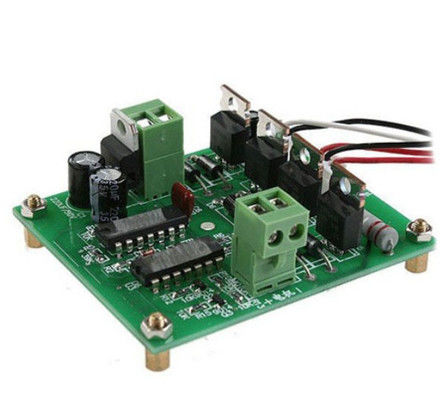

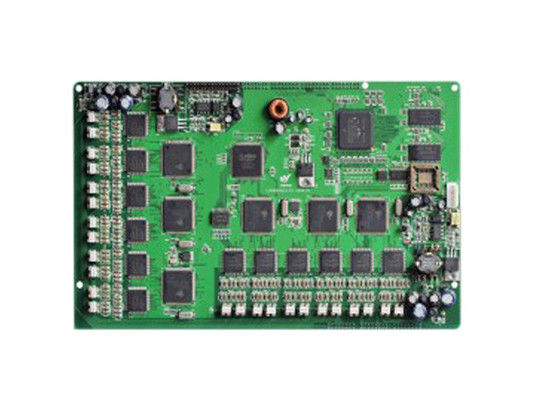

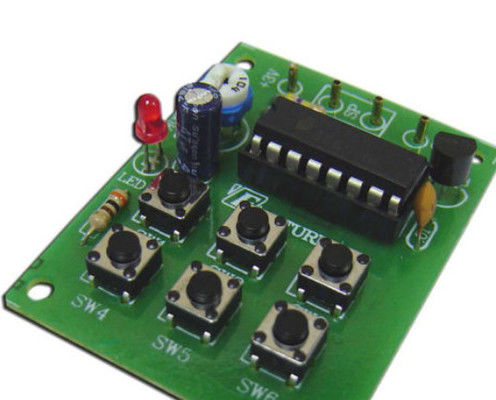

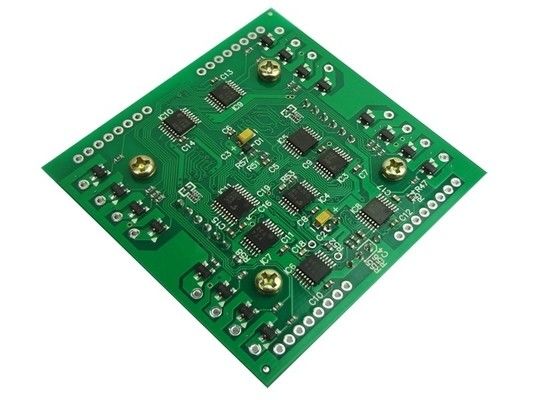

Więcej zdjęć 2 warstwy FR4 1.0mm 1oz Immersion Złoty tabliczka drukowana PCB
