4 warstwy SMT PCB montaż Shenzhen IPC klasa 2 HASL PCB samochodowy dla deski sterującej hamulcami

4 warstwy SMT PCB montaż Shenzhen IPC klasa 2 HASL PCB samochodowy dla deski sterującej hamulcami

Szczegółowe specyfikacje:

• Warstwy: 2 warstwy
• Materiał: fr-4
• Grubość miedzi: 1 uncja
• Obsługa powierzchniowa: złoto zanurzające ENIG
• Min otwór wiertniczy: 0,2 mm
• sprzedawany kolor maski: zielony
• kolor jedwabnopuszczalny: biały

Aby uzyskać pełną ofertę PCB/PCBA, prosimy o podanie poniższych informacji:

Co KAZ Circuit może dla ciebie zrobić:

• Prototyp PCB/produkcja masowa
• Komponenty pochodzące z listy BOM.
• Zgromadzenie PCB (SMT/DIP..)

Aby uzyskać pełną ofertę PCB/PCBA, prosimy o podanie poniższych informacji:

• Plik Gerbera z szczegółową specyfikacją PCB
• Lista BOM (lepiej z Excel fomart)
• Zdjęcia PCBA (jeśli wcześniej wykonywałeś PCBA)

Pojemność producenta:

Zgromadzenie PCB SMTodnosi się do procesu wytwarzania płyty drukowanej (PCB) przy użyciu technologii mocowania powierzchniowego,gdzie elementy elektroniczne są umieszczane i lutowane bezpośrednio na powierzchni PCB, a nie wprowadzane przez otwory.

Kluczowe aspektyZgromadzenie PCB SMTobejmują:

Umiejscowienie części:

Składniki SMT, takie jak rezystory, kondensatory, układy scalone (IC) i inne urządzenia do montażu na powierzchni, są umieszczane bezpośrednio na powierzchni PCB za pomocą zautomatyzowanych maszyn do wybierania i umieszczania.

Dokładne umieszczenie części jest kluczowe dla zapewnienia dokładnego wyrównania i niezawodnych połączeń elektrycznych.

Depozycja pasty lutowej:

Pasta lutowa to mieszanina cząstek stopu lutowego i strumienia, która jest selektywnie odkładana na miedzianych podkładkach płyt PCB przy użyciu druku szablonowego lub innych zautomatyzowanych procesów.

Pasta lutowa działa jako materiał klejący i przewodzący, który tworzy połączenie elektryczne między komponentami a PCB.

Lutowanie z powrotem:

Po umieszczeniu elementów, the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.

Profile reflow, w tym temperatura, czas i atmosfera, są starannie zoptymalizowane w celu zapewnienia niezawodnych złączy lutowych.

Automatyczne wykrycie:

Po przepływie zwrotnym zespoły PCB są automatycznie sprawdzane przy użyciu różnych technik, takich jak inspekcja optyczna, inspekcja rentgenowska lub automatyczna inspekcja optyczna (AOI).

Badania te pomagają zidentyfikować i skorygować wszelkie problemy, takie jak wady lutowania, niewłaściwe ustawienie części lub brakujące elementy.

Badania i kontrola jakości:

Przeprowadza się kompleksowe badania, w tym badania funkcjonalne, elektryczne i środowiskowe, w celu zapewnienia, że zespoły PCB spełniają wymagane specyfikacje i standardy wydajności.

Wdraża środki kontroli jakości, takie jak statystyczna kontrola procesu i analiza awarii, w celu utrzymania wysokich standardów produkcji i niezawodności produktu.

ZaletyZgromadzenie PCB SMT:

Większa gęstość komponentów: Komponenty SMT są mniejsze i mogą być umieszczone bliżej siebie, co powoduje bardziej kompaktową, mniejszą konstrukcję PCB.

Zwiększona niezawodność: połączenia lutowe SMT są bardziej odporne na drgania, wstrząsy i cykle termiczne niż połączenia przez otwór.

Automatyzacja produkcji: proces montażu SMT może być wysoce zautomatyzowany, zwiększając wydajność produkcji i zmniejszając pracę ręczną.

Efektywność kosztowa: montaż SMT może być bardziej opłacalny, zwłaszcza w przypadku produkcji dużych objętości, ze względu na zmniejszone koszty materiału i pracy.

Zgromadzenie PCB SMTzastosowania:

Elektronika użytkowa: smartfony, tablety, laptopy i inne przenośne urządzenia

Elektronika przemysłowa: systemy sterowania, urządzenia automatyczne i urządzenia elektroniki mocy

Elektronika motoryzacyjna: jednostki sterujące silnikami, systemy informacyjno-rozrywkowe i bezpieczeństwa

Lotnictwo kosmiczne i obrona: elektronika lotnicza, systemy satelitarne i sprzęt wojskowy

Urządzenia medyczne: urządzenia diagnostyczne, urządzenia wszczepialne i przenośne rozwiązania medyczne

Zgromadzenie PCB SMTjest podstawową technologią wykorzystywaną do produkcji kompaktowych, niezawodnych i ekonomicznych urządzeń elektronicznych w różnych gałęziach przemysłu.

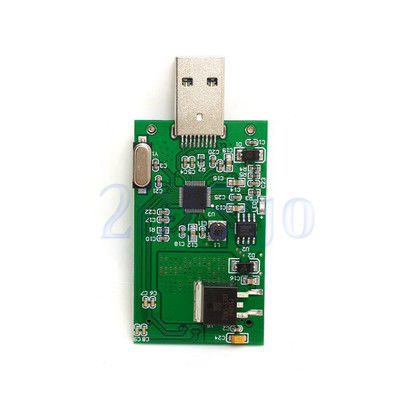

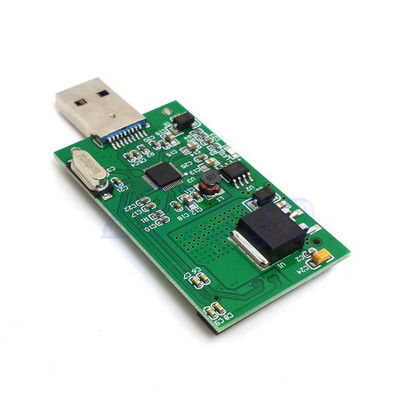

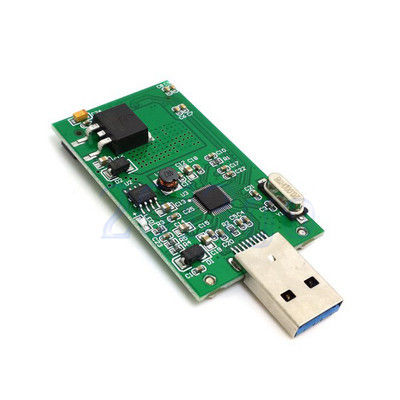

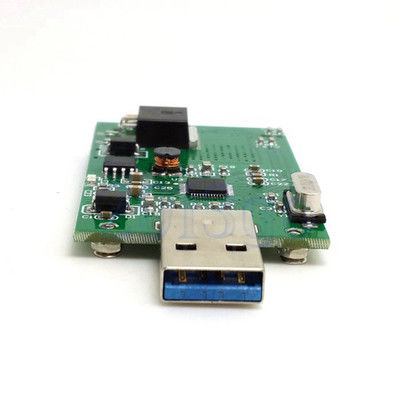

Więcej zdjęć 2 warstwy FR4 1.0mm 1oz Immersion Złoty tabliczka drukowana PCB
