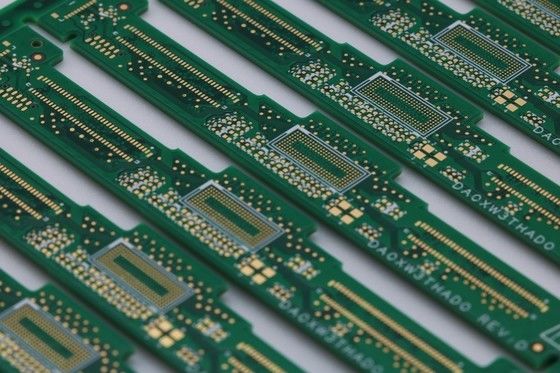

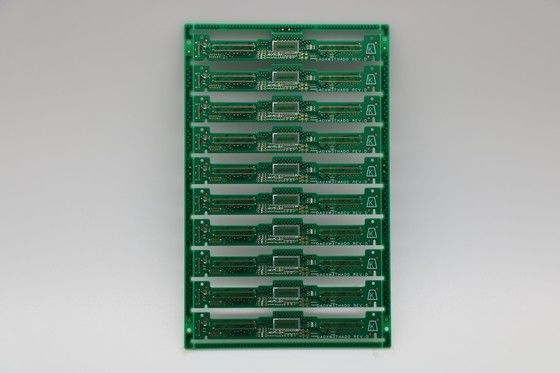

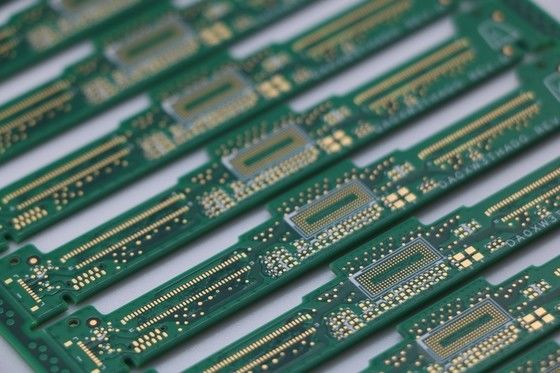

4L FR4 Ciężkie miedziane płyty drukowane zielone soldermask biały silkscreen usługi montażu PCB

4L FR4 Ciężkie miedziane płyty obwodowe zielone soldermask biały silkscreen usługa montażu PCB

Szczegółowe informacje dotyczące Telefon komórkowy Błękitny Soldermask Biały Filtr jedwabny FR4 Elektroniczny obwód drukowany

Krótkie wprowadzenieShenzhen KAZ Circuit Co., Ltd.

Krótkie wprowadzenie

Shenzhen KAZ Circuit Co., Ltd, założona w 2007 roku, jest producentem PCB i PCBA na zamówienie.Produkcja wielowarstwowych płyt obwodowych drukowanych i płyt obwodowych z podłoża metalowego,które jest przedsiębiorstwem o wysokiej technologii obejmującym produkcję, sprzedaż, usługi itp.

1. Jesteśmy przekonani, że zapewniamy Państwu produkty wysokiej jakości w najkrótszym czasie dostawy!

Co możemy dla ciebie zrobić?

Szybka dostawa: 2L: 3-5 dni

4L: 5-7 dni

24h/48h: pilne zamówienie

Wielkość firmy: Około 300 pracowników

Co KAZ Circuit może dla ciebie zrobić:

• Projektowanie PCB i PCBA
• Produkcja PCB (prototypy, małe i średnie, produkcja seryjna)
• Podawanie składników
• Zgromadzenie PCB/SMT/DIP

Aby uzyskać pełną ofertę PCB/PCBA, prosimy o podanie poniższych informacji:

• Plik Gerbera z szczegółową specyfikacją PCB
• Lista BOM (lepiej z Excel fomart)
• Zdjęcia PCBA (jeśli wcześniej wykonywałeś PCBA)

Pojemność producenta:

Poniżej przedstawiamy kluczowe etapy:Usługa montażu PCB z miedzi ciężkiej:

Materiały i komponenty:

PCB o wysokiej zawartości miedzi (2 oz, 4 oz lub 6 oz grubości miedzi)

Ciężkie elementy elektroniczne (np. tranzystory mocy, rezystory wysokiej mocy, odpływy ciepła)

Lutowanie o wysokiej temperaturze (np. Lutowanie bez ołowiu o wysokiej temperaturze topnienia)

Wysokiej jakości pasta lutowa

Proces montażu PCB:

Przygotowanie PCB:

Dokładnie oczyszczyć powierzchnię PCB, aby usunąć wszelkie zanieczyszczenia.

Nałożenie maski lutowej i jedwabnej zasłony zgodnie z wymaganiami dotyczącymi umieszczenia części.

Wykopać i przewiercić otwory do przewodów i montażu komponentów.

Umiejscowienie części:

Należy ostrożnie umieszczać elementy na płytce PCB, zapewniając odpowiednią orientację i ustawienie.

Bezpieczny komponent prowadzi do płytek PCB z użyciem wysokotemperaturowej pasty lutowej.

Lutowanie z powrotem:

Zmontowane PCB umieszcza się w piecu z powrotem lub wykorzystuje się stację przetwarzania na gorącym powietrzu.

Ogrzewanie PCB do odpowiedniej temperatury powrotnego przepływu (zwykle od 230°C do 260°C) w celu stopienia pasty lutowej.

Zapewnienie odpowiedniego nawilżenia lutownicy i formowania stawów dla wszystkich połączeń komponentów.

Kontrola i badania:

Wizualnie sprawdź płytę PCB, czy nie ma mostów lutowych, chłodnych złączy lub brakujących elementów.

Przeprowadzenie badań elektrycznych w celu sprawdzenia funkcjonalności obwodu, takich jak pomiary ciągłości, oporu i napięcia.

Przeprowadzenie wszelkich niezbędnych badań funkcjonalnych w celu zapewnienia, że obwód spełnia specyfikacje projektowe.

Zarządzanie cieplne:

Zidentyfikuj komponenty o dużej mocy, które wymagają dodatkowego chłodzenia.

W celu skutecznego rozpraszania ciepła należy zainstalować zlewniki ciepła lub inne rozwiązania zarządzania ciepłem.

Zapewnienie odpowiedniego interfejsu termicznego pomiędzy komponentami a zlewem ciepła.

Powierzchnia:

W celu ochrony PCB i jego elementów przed czynnikami środowiskowymi, takimi jak wilgoć, pył i korozja, należy zastosować pokrycia zgodne z normą, takie jak akrylowe lub poliuretanowe.

Zestaw końcowy i opakowanie:

W razie potrzeby zabezpieczyć PCB w odpowiednim obudowie lub obudowie.

Zapakuj zmontowany PCB dla bezpiecznej wysyłki i dostawy.

Podstawowe rozważaniaZgromadzenie PCB z miedzi ciężkiej:

Upewnij się, że materiał PCB i grubość miedzi są odpowiednie dla wymagań mocy zastosowania.

Wybierz elementy o odpowiedniej mocy i zdolności rozpraszania ciepła.

Użyj lutownicy i pasty lutowniczej o wysokiej temperaturze, aby wytrzymać wyższe temperatury pracy.

Wdrożyć odpowiednie rozwiązania zarządzania cieplnym w celu zapobiegania przegrzaniu się komponentów.
