SMT Wielowarstwowy szybki obrót drukowany obwód elektroniczny Zielony Soldermask Bez ołowiu 2 oz Materiał Fr4 samochód z smartfonem

SMT Wielowarstwowy szybki obrót drukowany obwód elektroniczny Zielony Soldermask Bez ołowiu 2 oz Materiał Fr4 samochód z smartfonem

Nazwa marki:	KAZ
Numer modelu:	KAZA-080
MOQ:	1 jednostka
Warunki płatności:	Western Union, T/T, L/C, D/P, MoneyGram
Zdolność do zaopatrzenia:	100000 sztuk

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

UL/ROHS/ ISO9001

Nazwa produktu:

PCBA

Miejsce pochodzenia:

Guangdong, Chiny

Min. Odstępy linii:

3 mil (0,075 mm)

Min. Rozmiar otworu:

3 mil (0,075 mm)

Nazwa handlowa:

OEM

Zakup komponentów:

Zespół DIP SMT:

Wsparcie

Typ:

Montaż SMT

Kanał jedwabiu:

Biały

Sprzedane maskę:

czerwony/czarny/zielony

Szczegóły pakowania:

P/P

Możliwość Supply:

100000 sztuk

Podkreślić:

Obsługuje wielowarstwową płytkę PCB SMT

wielowarstwową płytkę PCB z zieloną maską lutowniczą

bezołowiową wielowarstwową płytkę PCB

Opis produktu

Materiał FR4 2oz 4 warstwy PCB Montaż BGA HASL ENIG Obróbka powierzchniowa

Montaż płytki drukowanej PCB SMT

1. Cechy

Kompleksowy OEMUsługa, Wyprodukowano w Shenzhen w Chinach
Wyprodukowano na podstawie pliku Gerber i listy BOM od klienta
Materiał FR4, spełnia standard 94V0
Obsługa technologii SMT, DIP
Bezołowiowy HASL, ochrona środowiska
Zgodność z UL, CE, ROHS
Wysyłka przez DHL, UPS, TNT, EMS lub zgodnie z wymaganiami klienta

2. Możliwości techniczne PCBA

SMT	Dokładność pozycjonowania: 20 um
	Rozmiar komponentów: 0,4×0,2 mm (01005) —130×79 mm, Flip-CHIP, QFP, BGA, POP
	Maks. wysokość komponentu: 25 mm
	Maks. rozmiar PCB: 680×500 mm
	Min. rozmiar PCB: bez ograniczeń
	Grubość PCB: od 0,3 do 6 mm
	Waga PCB: 3 KG
Lutowanie falowe	Maks. szerokość PCB: 450 mm
	Min. szerokość PCB: bez ograniczeń
	Wysokość komponentu: Góra 120 mm / Dół 15 mm
Lutowanie napotowe	Typ metalu: część, całość, wkładka, stopień
	Materiał metalu: Miedź, Aluminium
	Wykończenie powierzchni: powlekanie Au, powlekanie srebrem, powlekanie Sn
	Wskaźnik pęcherzyków powietrza: mniej niż 20%
Wciskanie	Zakres prasowania: 0-50KN
Wciskanie	Maks. rozmiar PCB: 800X600mm
Testowanie	ICT, testowanie sondą latającą, wygrzewanie, test funkcjonalny, cykliczne zmiany temperatury

3. Specyfikacja usługi montażu PCB

1	Warstwa	1-30 warstw
2	Materiał	FR-4, CEM-1, CEM-3, Hight TG, FR4 Halogen Free, FR-1, FR-2, Aluminium
3	Grubość płytki	0,2 mm-7 mm
4	Maks. gotowy bok płytki	500 mm * 500 mm
5	Min. rozmiar otworu wierconego	0,25 mm
6	Min. szerokość linii	0,075 mm (3 mil)
7	Min. odstęp między liniami	0,075 mm (3 mil)
8	Wykończenie/obróbka powierzchni	HALS/HALS bezołowiowy, cyna chemiczna, złoto chemiczne, zanurzeniowe złoto, zanurzeniowe srebro/złoto, Osp, złocenie
9	Grubość miedzi	0,5-4,0 uncji
10	Kolor maski lutowniczej	zielony/czarny/biały/czerwony/niebieski/żółty
11	Pakowanie wewnętrzne	Pakowanie próżniowe, torba plastikowa
12	Pakowanie zewnętrzne	Standardowe pakowanie kartonowe
13	Tolerancja otworu	PTH: ±0,076, NTPH: ±0,05
14	Certyfikat	UL, ISO9001, ISO14001, ROHS, CQC
15	Profilowanie wykrawaniem	Frezowanie, V-CUT, fazowanie
16	Usługa montażu	Świadczenie usług OEM dla wszelkiego rodzaju montażu płytek drukowanych

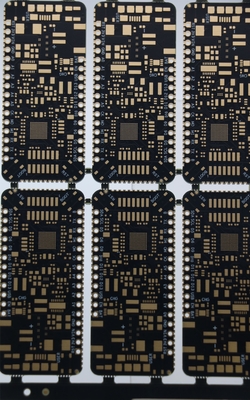

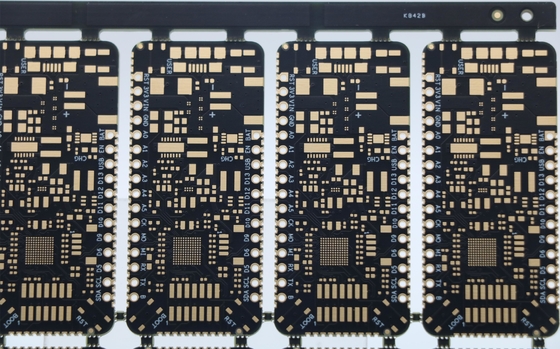

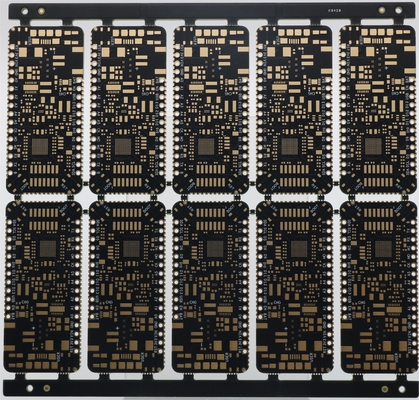

4. Zdjęcia PCBA

SMT Wielowarstwowy szybki obrót drukowany obwód elektroniczny Zielony Soldermask Bez ołowiu 2 oz Mate<img style= Zastosowanie produktów:

Komunikacja telekomunikacyjna
Elektronika użytkowa
Monitor bezpieczeństwa
Elektronika pojazdowa
Inteligentny dom
Sterowanie przemysłowe
Wojsko i obrona
Motoryzacja
Inteligentny dom
Automatyzacja przemysłowa
Urządzenia medyczne
Nowa energia
I tak dalej

FAQ

P1: Czy jesteś fabryką czy firmą handlową?

-----Jesteśmy fabryką, Nasza firma zajmuje się głównie sprzedażą usług montażu PCB

P2: Czy akceptujesz zamówienia próbne?

------Tak, możemy zaakceptować zamówienie próbne.

P3: Jaka jest Twoja polityka gwarancyjna?

-----Oferujemy 2 lata gwarancji. W przypadku wad towarów, które nie są spowodowane przyczynami osobistymi, wymienimy je.

P4: Jakie są Twoje warunki płatności?

------Akceptujemy T/T z góry, paypal lub alibaba trade assurance.

P5: Jaki jest czas realizacji zamówienia masowego?

------Zazwyczaj zajmuje to około 20-35 dni, w zależności od ilości zamówienia.
