| Nazwa marki: | Null |
| Numer modelu: | KAZ |
| MOQ: | 1 szt |
| Cena £: | 0.1-5 USD |
| Warunki płatności: | T/T, Western Union, Paypal |
| Zdolność do zaopatrzenia: | 20000 metrów |
Producent 4-warstwowych płytek drukowanych FR4 1,6 mm 1OZ 2U "Usługa montażu płytek drukowanych
1. Szczegółowe specyfikacje
| Materiał | FR4 |
| Grubość deski | 1,6 mm |
| Obróbka powierzchniowa | Bez ołowiu |
| Grubość miedzi | 1/1/1/1/1/1OZ |
| Maska lutownicza | Zielony |
| Sitodruk | Biały |
| Otwór wiertniczy Min Laser | 4 mln |
| Płyta | Cięcie w kształcie litery V |
Wstęp:
Zespół płytki drukowanej go do podłączenia SMT (technologia montażu powierzchniowego) i DIP na płytce drukowanej, zwanej również PCBA.
Produkcja:
Zarówno SMT, jak i DIP są sposobami integracji komponentów na płytce PCB.Główna różnica polega na tymSMT nie musi wiercić otworów na płytce drukowanej, podczas gdy DIP musi podłączyć pin komponentu do wywierconego otworu.
SMT:
Używaj głównie pasty do pakowania maszyny, aby przymocować niektóre mikroelementy do płytki PCB.Proces produkcyjny wygląda następująco: pozycjonowanie płytki PCB, drukowanie pasty lutowniczej, wklejanie i pakowanie, powrót do pieca lutowniczego, wreszcie kontrola.

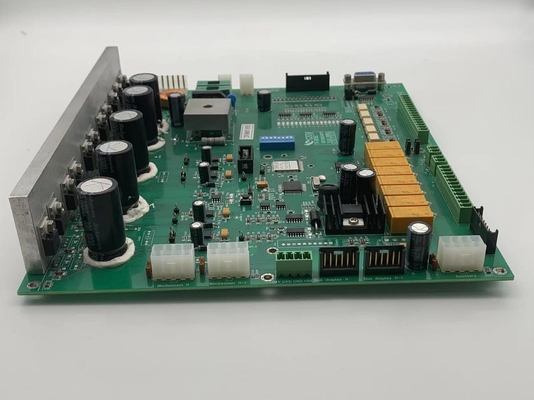

2. Zdjęcia
![]()
![]()
![]()
![]()
![]()
![]()
Montaż PCB (SMT) Pojemność produktu
| Pojemność SMT | |
| Pozycja SMT | Pojemność |
| PCB maks.rozmiar | 510 mm * 1200 mm (SMT) |
| Składnik chipa | 0201, 0402, 0603, 0805, 1206 pakiet |
| Min.przestrzeń pinowa IC | 0,1 mm |
| min.przestrzeń BGA | 0,1 mm |
| Maksymalna precyzja montażu IC | ±0,01 mm |
| Zdolność montażowa | ≥8 milionów piotów dziennie |
| Pojemność DIP | 6 linii produkcyjnych DIP |
| Testowanie montażu | Test mostka, test AOI, test rentgenowski, ICT (test obwodu), FCT (test obwodu funkcjonalnego) |
FCT (test obwodu funkcjonalnego) |
Test prądu, test napięcia, test wysokiej temperatury i niskiej temperatury, test uderzenia upadkiem, test starzenia, test wodoodporności, test szczelności itp. Można wykonać różne testy zgodnie z wymaganiami. |
Zastosowanie produktów:
1, Komunikacja telekomunikacyjna
2, elektronika użytkowa
3, monitor bezpieczeństwa
4, elektronika samochodowa
5, inteligentny dom
6, Sterowanie przemysłowe
7, Wojsko i obrona
8, Motoryzacja
9, inteligentny dom
10, Automatyka przemysłowa
11, Urządzenia medyczne
12, Nowa Energia
I tak dalej
Często zadawane pytania
P: Jakich plików używasz do produkcji PCB?
Odp.: Gerber lub Eagle, lista BOM, PNP i pozycja komponentów
P: Czy to możliwe, że możesz zaoferować próbkę?
Odp .: Tak, możemy spersonalizować próbkę do przetestowania przed masową produkcją
P: Kiedy otrzymam wycenę po wysłaniu Gerbera, BOM i procedury testowej?
Odp .: W ciągu 6 godzin w przypadku wyceny PCB i około 24-48 godzin w przypadku wyceny PCBA.
P: Jak mogę poznać proces produkcji mojej płytki drukowanej?
Odp .: 5-7 dni na produkcję PCB i zakup komponentów oraz 14 dni na montaż i testowanie PCB.
P: Jak mogę upewnić się, że jakość mojego PCB?
Odp .: Zapewniamy, że każdy element produktów PCB działa dobrze przed wysyłką.Przetestujemy je wszystkie zgodnie z twoją procedurą testową.
