Szybki czas realizacji Prototypowa usługa montażu płytki drukowanej Biały jedwabny ekran

Szybki czas realizacji Prototypowa usługa montażu płytki drukowanej Biały jedwabny ekran

Nazwa marki: KAZ Circuit
Numer modelu: PCBA-B-0966950
MOQ: 1 szt.
Cena £: USD/pc
Warunki płatności: T/T, Western Union, PAYPAL
Zdolność do zaopatrzenia: 20 000 metrów kwadratowych / miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
CHINY
Orzecznictwo:
ISO9001, TS16949, UL, RoHS
Warstwy:
6 warstw
Grubość deski:
1,6 mm
Miedź:
1 uncja
Powierzchnia:
ENIG
Maska żołnierza:
czarny
Sitodruk:
Biały
Szczegóły pakowania:
Folia bąbelkowa
Możliwość Supply:
20 000 metrów kwadratowych / miesiąc
Podkreślić:

1 uncja produkcji i montażu PCB

,

montaż komponentów białego jedwabiu SilkScreen flex pcb

,

usługa montażu smt sześć warstw

Opis produktu

szybki czas realizacji Dostawca usług montażu prototypu PCB



Szczegółowe specyfikacje:



Warstwy 6
Materiał FR-4
Grubość deski 10,6 mm
Gęstość miedzi 1 oz
Obsługa powierzchni ENIG
Sprzedane maski i jedwabna zasłona Czarno-białe
Standardy jakości Klasa IPC 2, 100% E-test
Świadectwa TS16949, ISO9001, UL, RoHS





Co KAZ Circuit może dla ciebie zrobić:



  • Projektowanie PCB i PCBA
  • Produkcja PCB (prototypy, małe i średnie, produkcja seryjna)
  • Podawanie składników
  • Zgromadzenie PCB/SMT/DIP


Aby uzyskać pełną ofertę PCB/PCBA, prosimy o podanie poniższych informacji:



  • Plik Gerbera z szczegółową specyfikacją PCB
  • Lista BOM (lepiej z Excel fomart)
  • Zdjęcia PCBA (jeśli wcześniej wykonywałeś PCBA)



Pojemność producenta:




Pojemność Podwójne: 12000 mkw. / miesiąc
Wielowarstwowe: 8000 mkw. / miesiąc
Min. szerokość linii/przerwy 4/4 mil (1mil=0,0254 mm)
Grubość deski 00,3~4,0 mm
Warstwy 1 ~ 20 warstw
Materiał FR-4, Aluminium, PI
Gęstość miedzi 0.5~4 uncji
Materiał Tg Tg140~Tg170
Maksymalny rozmiar PCB 600*1200 mm
Min wielkość dziury 0.2 mm (+/- 0,025)
Obsługa powierzchni HASL, ENIG, OSP



Pojemność SMT

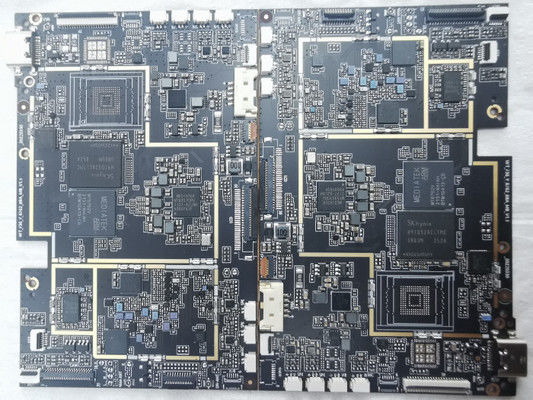

Szybki czas realizacji Prototypowa usługa montażu płytki drukowanej Biały jedwabny ekran 0



Zgromadzenie PCB SMTodnosi się do procesu wytwarzania płyty drukowanej (PCB) przy użyciu technologii mocowania powierzchniowego,gdzie elementy elektroniczne są umieszczane i lutowane bezpośrednio na powierzchni PCB, a nie wprowadzane przez otwory.



Kluczowe aspektyZgromadzenie PCB SMTobejmują:

Umiejscowienie części:

Składniki SMT, takie jak rezystory, kondensatory, układy scalone (IC) i inne urządzenia do montażu na powierzchni, są umieszczane bezpośrednio na powierzchni PCB za pomocą zautomatyzowanych maszyn do wybierania i umieszczania.

Dokładne umieszczenie części jest kluczowe dla zapewnienia dokładnego wyrównania i niezawodnych połączeń elektrycznych.



Depozycja pasty lutowej:

Pasta lutowa to mieszanina cząstek stopu lutowego i strumienia, która jest selektywnie odkładana na miedzianych podkładkach płyt PCB przy użyciu druku szablonowego lub innych zautomatyzowanych procesów.

Pasta lutowa działa jako materiał klejący i przewodzący, który tworzy połączenie elektryczne między komponentami a PCB.



Lutowanie z powrotem:

Po umieszczeniu elementów, the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.

Profile reflow, w tym temperatura, czas i atmosfera, są starannie zoptymalizowane w celu zapewnienia niezawodnych złączy lutowych.



Automatyczne wykrycie:

Po przepływie zwrotnym zespoły PCB są automatycznie sprawdzane przy użyciu różnych technik, takich jak inspekcja optyczna, inspekcja rentgenowska lub automatyczna inspekcja optyczna (AOI).

Badania te pomagają zidentyfikować i skorygować wszelkie problemy, takie jak wady lutowania, niewłaściwe ustawienie części lub brakujące elementy.



Badania i kontrola jakości:

Przeprowadza się kompleksowe badania, w tym badania funkcjonalne, elektryczne i środowiskowe, w celu zapewnienia, że zespoły PCB spełniają wymagane specyfikacje i standardy wydajności.

Wdraża środki kontroli jakości, takie jak statystyczna kontrola procesu i analiza awarii, w celu utrzymania wysokich standardów produkcji i niezawodności produktu.



ZaletyZgromadzenie PCB SMT:

Większa gęstość komponentów: Komponenty SMT są mniejsze i mogą być umieszczone bliżej siebie, co powoduje bardziej kompaktową, mniejszą konstrukcję PCB.

Zwiększona niezawodność: połączenia lutowe SMT są bardziej odporne na drgania, wstrząsy i cykle termiczne niż połączenia przez otwór.

Automatyzacja produkcji: proces montażu SMT może być wysoce zautomatyzowany, zwiększając wydajność produkcji i zmniejszając pracę ręczną.

Efektywność kosztowa: montaż SMT może być bardziej opłacalny, zwłaszcza w przypadku produkcji dużych objętości, ze względu na zmniejszone koszty materiału i pracy.



Zgromadzenie PCB SMTzastosowania:

Elektronika użytkowa: smartfony, tablety, laptopy i inne przenośne urządzenia

Elektronika przemysłowa: systemy sterowania, urządzenia automatyczne i urządzenia elektroniki mocy

Elektronika motoryzacyjna: jednostki sterujące silnikami, systemy informacyjno-rozrywkowe i bezpieczeństwa

Lotnictwo kosmiczne i obrona: elektronika lotnicza, systemy satelitarne i sprzęt wojskowy

Urządzenia medyczne: urządzenia diagnostyczne, urządzenia wszczepialne i przenośne rozwiązania medyczne



Zgromadzenie PCB SMTjest podstawową technologią wykorzystywaną do produkcji kompaktowych, niezawodnych i ekonomicznych urządzeń elektronicznych w różnych gałęziach przemysłu.



Zdjęciaszybki czas realizacji Dostawca usług montażu prototypu PCB

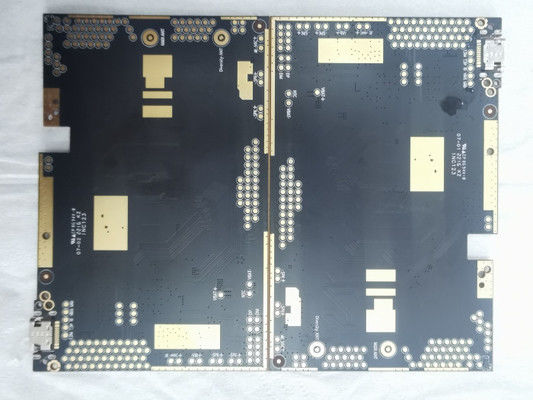

Szybki czas realizacji Prototypowa usługa montażu płytki drukowanej Biały jedwabny ekran 1

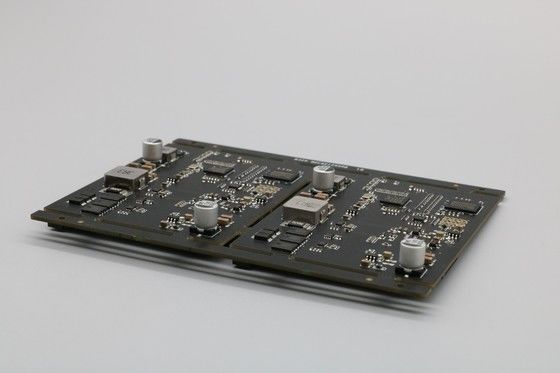

Szybki czas realizacji Prototypowa usługa montażu płytki drukowanej Biały jedwabny ekran 2

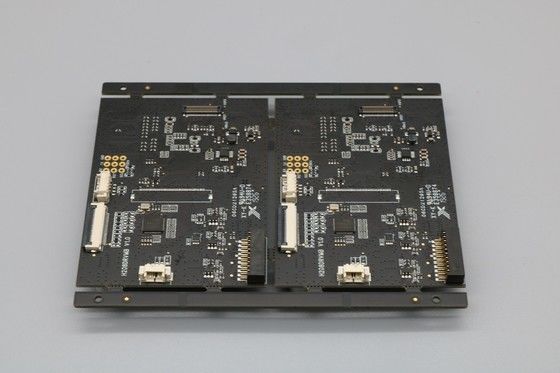

Szybki czas realizacji Prototypowa usługa montażu płytki drukowanej Biały jedwabny ekran 3
