| Nazwa marki: | KAZ Circuit |
| Numer modelu: | PCBA-B-096597 |
| MOQ: | 1 szt. |
| Cena £: | USD/pc |
| Warunki płatności: | T/T, Western Union, PAYPAL |
| Zdolność do zaopatrzenia: | 20 000 metrów kwadratowych / miesiąc |
Zgromadzenie PCB SMT Chiński producent masowej produkcji
Szczegółowe specyfikacje:
| Warstwy | 4 |
| Materiał | FR-4 |
| Grubość deski | 10,6 mm |
| Gęstość miedzi | 1 oz |
| Obsługa powierzchni | HASL LF |
| Sprzedane maski i jedwabna zasłona | Zielony i biały |
| Standardy jakości | Klasa IPC 2, 100% E-test |
| Świadectwa | TS16949, ISO9001, UL, RoHS |
Co KAZ Circuit może dla ciebie zrobić:
Aby uzyskać pełną ofertę PCB/PCBA, prosimy o podanie poniższych informacji:
Pojemność producenta:
| Pojemność | Podwójne: 12000 mkw. / miesiąc Wielowarstwowe: 8000 mkw. / miesiąc |
| Min. szerokość linii/przerwy | 4/4 mil (1mil=0,0254 mm) |
| Grubość deski | 00,3~4,0 mm |
| Warstwy | 1 ~ 20 warstw |
| Materiał | FR-4, Aluminium, PI |
| Gęstość miedzi | 0.5~4 uncji |
| Materiał Tg | Tg140~Tg170 |
| Maksymalny rozmiar PCB | 600*1200 mm |
| Min wielkość dziury | 0.2 mm (+/- 0,025) |
| Obsługa powierzchni | HASL, ENIG, OSP |
Pojemność SMT
Zgromadzenie PCB SMTProcedura:
Preparat PCB:
Oczyszczenie podłoża PCB w celu usunięcia wszelkich zanieczyszczeń, które mogą mieć wpływ na jakość złącza lutowego.
Nałożenie maski lutowniczej na PCB w celu zidentyfikowania miedzianych podkładek, na których zostaną umieszczone elementy.
W celu zwiększenia łatwości spawania na miedziane podkładki stosuje się obróbkę powierzchniową, taką jak ENIG (Electroless Nickel Immersion Gold).
Druk pasty lutowej:
Umieść szablon na płytce PCB z otworami szablonu pasującymi do miedzianych podkładek płytki PCB.
Pasta lutowa (mieszanka cząstek stopu lutowego i strumienia) jest wygrzebana przez szablon, odkładając pastę lutową na podkładki PCB.
Dokładna kontrola grubości szablonu, objętości pasty lutowej i ciśnienia odcisku są kluczowe dla stałego osadzenia pasty lutowej.
Umiejscowienie elementu:
Automatyczne maszyny do wybierania i umieszczania urządzeń wykorzystują systemy widzenia do dokładnego zidentyfikowania lokalizacji części i umieszczania ich na pascie lutowej.
Orientacja komponentów, koplanarność i dokładność pozycji są kluczowe dla niezawodnych połączeń lutowych.
Dodatkowe elementy, takie jak złącza lub zlewki ciepła, mogą być umieszczane ręcznie.
Lutowanie z powrotem
Składniki PCB przechodzą przez piec z ponownym przepływem z dokładnie kontrolowanymi profiliami temperatury.
Pasta lutowa topi się, nawilżając przewody komponentów i podkładki PCB i tworząc połączenie lutowe podczas chłodzenia.
Różne stopy lutowe, takie jak bezłowiowe (np. cyna-srebro-miedź), mają specyficzne profile temperatury powrotnego przepływu.
Kontrola i badania:
Kontrola wizualna (ręczna lub zautomatyzowana) sprawdza prawidłowe umieszczenie części, jakość złącza lutowego i potencjalne wady.
Automatyczne systemy kontroli optycznej (AOI) wykorzystują wizję maszynową do szybkiego identyfikowania i lokalizowania wszelkich problemów.
Badania elektryczne, takie jak badania w obwodzie (ICT) lub badania funkcjonalne, weryfikują wydajność elektryczną PCB.
Powierzchnia:
Zestawy PCB mogą być poddawane procesowi czyszczenia w celu usunięcia pozostałej pasty lutowej lub strumienia.
Powłoka konformalna jest polimerową warstwą ochronną, która może być stosowana na PCB w celu zwiększenia odporności na wilgoć i środowisko.
Zgromadzenie PCB SMTwymaga ścisłej kontroli całego procesu w celu zapewnienia wysokiej jakości i niezawodności produktów elektronicznych.Technologie kontroli i kontroli są kluczowe dla szerokiego wykorzystania SMT w nowoczesnej produkcji elektroniki.

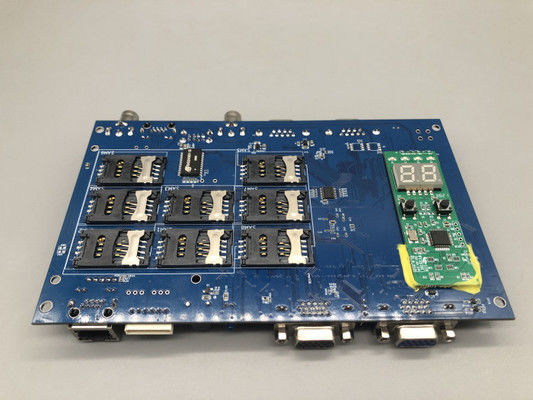

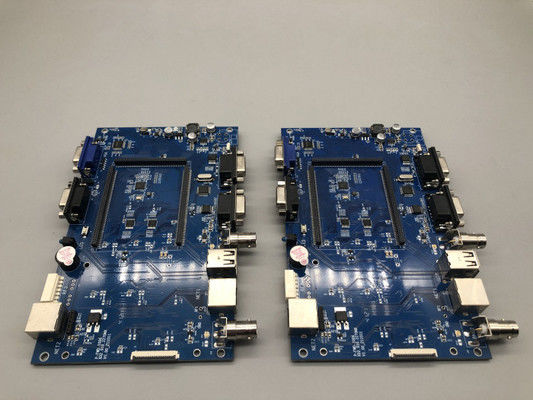

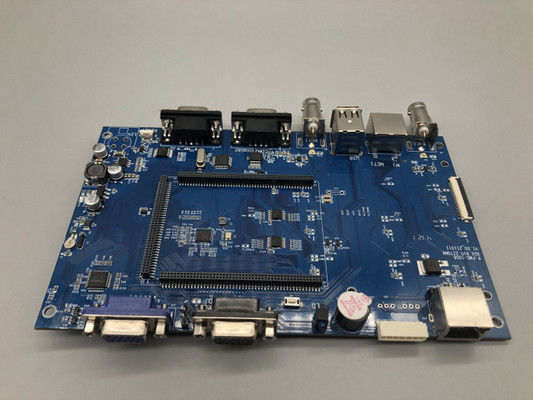

Zdjęcia tego. szybki prototyp i produkcja masowa dla linii montażu SMT PCB
