| Nazwa marki: | Null |
| Numer modelu: | KAZD |
| MOQ: | 1 szt |
| Cena £: | 0.1-5 usd/pc |
| Warunki płatności: | T / T, Western Union, PayPal |
| Zdolność do zaopatrzenia: | 20000㎡ miesięcznie |
6 warstwy FR4 HDI Pcb Prototyp Assembly producentZgromadzenie PCB Shenzhen
1Szczegółowe specyfikacje
| Materiał | FR4 |
| Gęstość miedzi | 1 / 1 / 1 / 1 / 1 / 1 OZ |
| Warstwa | 6 |
| Obsługa powierzchni | Złoto zanurzające 2 u" |
| Maska lutowa | Zielona |
| Wyroby z włókien włókiennych | Biały |
| Min Drill Hole | 8 mil |
| Min Laserowa dziura | 4 miliony |

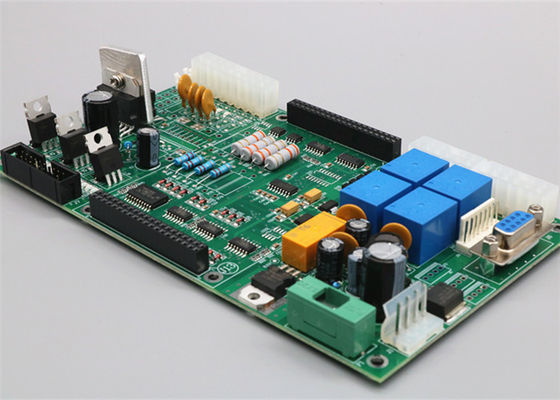

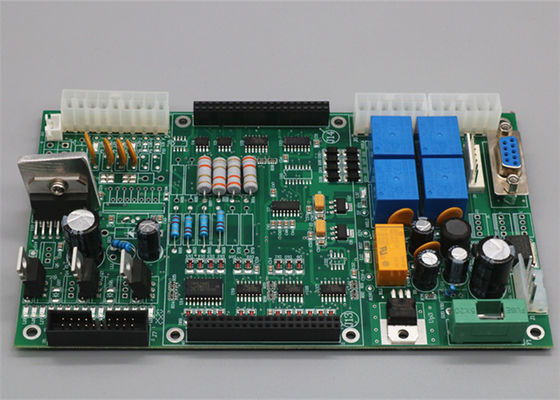

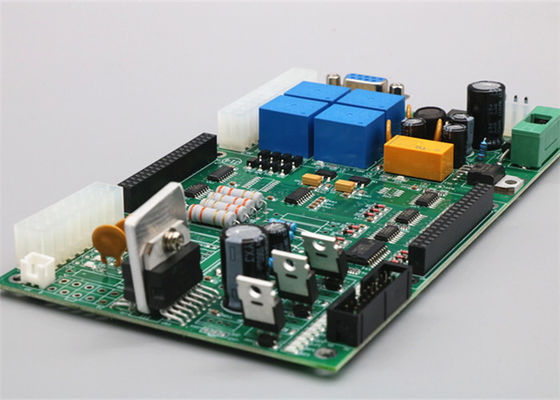

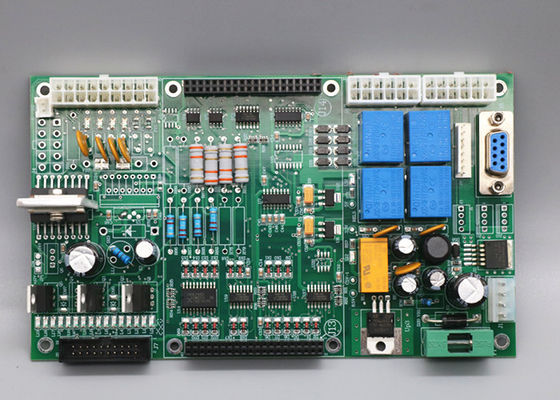

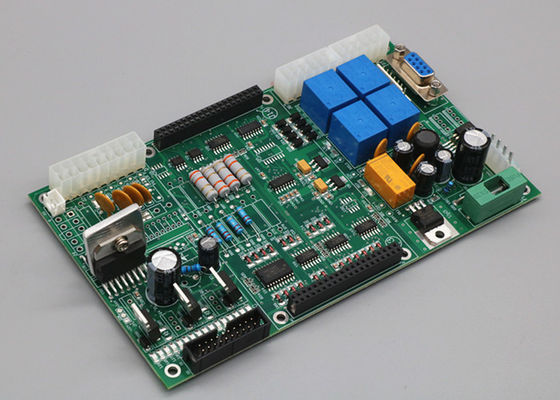

2Zdjęcia.
3. Często zadawane pytania
P: Jakie pliki używasz do produkcji płyt PCB?
A: Gerber lub Eagle, wykaz BOM, PNP i pozycja komponentów
P: Czy możecie zaoferować próbkę?
A: Tak, możemy zamówić próbkę do testowania przed masową produkcją
P: Kiedy otrzymam cytat po wysłaniu Gerbera, BOM i procedury testowej?
Odpowiedź: W ciągu 6 godzin w przypadku oferty PCB i około 24-48 godzin w przypadku oferty PCBA.
P: Jak mogę poznać proces produkcji PCB?
Odpowiedź: 5-7 dni na produkcję PCB i zakup komponentów, a 14 dni na montaż i testowanie PCB.
P: Jak mogę upewnić się o jakości mojego PCB?
A: Zapewniamy, że każdy produkt PCB działa dobrze przed wysyłką.
Zgromadzenie PCB, znane również jako zgromadzenie płyt obwodowych drukowanych, jest procesem wypełniania i lutowania komponentów elektronicznych na PCB (płyty obwodowej drukowanej).Polega na kilku etapach przekształcania gołego PCB w funkcjonalne urządzenie elektroniczneOto ogólny przegląd procesu montażu PCB:
Zakup komponentów: Pierwszym krokiem jest pozyskiwanie i pozyskiwanie komponentów elektronicznych wymaganych do montażu PCB.łącznikiKomponenty można nabywać od różnych dostawców lub dystrybutorów.
Fabrykacja PCB: Przed montażem sam PCB musi zostać sfabrykowany.i znaków jedwabnoprawnych.
Umiejscowienie komponentów: w tym etapie elementy elektroniczne są montowane na płytce PCB.Dwie podstawowe metody umieszczania komponentów to technologia mocowania powierzchniowego (SMT) i technologia otworu (THT)Składniki SMT umieszczane są na powierzchni PCB i lutowane przy użyciu pasty lutowej i technik lutowania reflow.Komponenty THT mają przewody, które przechodzą przez otwory w PCB i są lutowane po przeciwnej stronie.
Lutowanie: Po umieszczeniu komponentów na płytce PCB, proces lutowania jest wykonywany w celu utworzenia połączeń elektrycznych i mechanicznych.Lutowanie może być wykonywane za pomocą różnych metod, takich jak lutowanie reflow (dla komponentów SMT), lutowanie falowe (dla elementów THT) lub lutowanie ręczne (dla konkretnych elementów lub przerób).
Inspekcja i testowanie: po lutowaniu zmontowany PCB podlega inspekcji i testowaniu w celu zapewnienia jakości i funkcjonalności urządzenia elektronicznego.Badanie rentgenowskie, badania funkcjonalne i inne metody mogą być stosowane do identyfikacji wad lub usterek.
Zestaw końcowy: po sprawdzeniu prawidłowego funkcjonowania zestawu PCB można go dalej zintegrować z zestawem produktu końcowego.instalacja obudowy, oraz połączenia z innymi podsystemami lub komponentami.
Warto zauważyć, że proces montażu PCB może się różnić w zależności od specyficznych wymagań, standardów branżowych i możliwości produkcyjnych kontraktowego producenta lub zakładu montażowego.
