Dwustronna, zanurzeniowa, złota obróbka powierzchniowa 2-warstwowa płytka elektroniczna FR4

Podwójne stronne zanurzenie złota Obsługa powierzchni 2 warstwy FR4 Elektroniczne płyty obwodowe

Szczegółowe specyfikacje 1.0mm grubość płyty 1 oz zielony somdask inteligentny dom drukowane płyty obwodowe PCB:

Co KAZ może zrobić dla Ciebie i Twojej firmy

• Produkcja PCB
• pozyskiwanie komponentów
• Usługi w zakresie PCB SMT/DIP

Aby uzyskać pełną ofertę PCB/PCBA, prosimy o podanie poniższych informacji:

• Gerber, ze szczegółową specyfikacją PCB
• Wykaz BOM z Excel fomart
• Zdjęcia PCBA (jeśli już wcześniej wykonałeś ten projekt, jeśli nie, po prostu zignoruj to)

Informacje firmy:

KAZ Circuit jest profesjonalnym producentem PCB z Chin od 2007 roku, zapewnia również usługę montażu PCB dla naszych klientów. Teraz z około 300 pracownikami. Certyfikowany z ISO9001, TS16949, UL, RoHS.Jesteśmy przekonani, że zapewnić Państwu produkty wysokiej jakości z ceną fabryczną w najszybszym czasie dostawy!

Pojemność producenta:

    Płyty obwodów drukowanych (PCB) są podstawowymi komponentami sprzętu elektronicznego i stanowią fizyczną podstawę łączącą i wspierającą różne komponenty elektroniczne.Odgrywa on istotną rolę w funkcjonalności i niezawodności systemów elektronicznych.

Kluczowe aspekty elektronicznych płyt obwodowych drukowanych obejmują:

Warstwy i skład:

PCB składają się zazwyczaj z wielu warstw, z których najczęstszym jest konstrukcja 2- lub 4-warstwowa.

Warstwy te są wykonane z miedzi służącej jako przewodzące ścieżki i nieprzewodzącego podłoża, takiego jak włókno szklane (FR-4) lub inne specjalne materiały.

Inne warstwy mogą obejmować poziomy zasilania i naziemne dla dystrybucji energii i redukcji hałasu.

Połączenia i ślady:

Warstwa miedzi jest wygrawerowana, tworząc przewodzące ślady, które służą jako ścieżki dla sygnałów elektrycznych i energii.

Przewody są przewlekłymi otworami, które łączą ślady między różnymi warstwami, umożliwiając wielowarstwowe połączenia.

Szerokość śladu, odległość i wzorce trasy są zaprojektowane w celu optymalizacji integralności sygnału, impedancji i ogólnej wydajności elektrycznej.

Komponent elektroniczny:

Komponenty elektroniczne, takie jak obwody zintegrowane, rezystory, kondensatory i złącza, są montowane i lutowane do płytek PCB.

Umieszczenie i kierowanie tych komponentów ma kluczowe znaczenie dla zapewnienia optymalnej wydajności, chłodzenia i ogólnej funkcjonalności systemu.

Technologia produkcji PCB:

Procesy produkcji PCB obejmują zazwyczaj takie etapy jak laminowanie, wiercenie, pokrycie miedzi, grafowanie i stosowanie maski lutowej.

Zaawansowane technologie, takie jak wiercenie laserowe, zaawansowane pokrycie i wielowarstwowe kolaminujące, są stosowane w specjalistycznych projektach PCB.

Zgromadzenie PCB i lutowanie:

Komponenty elektroniczne są umieszczane i lutowane na płytce PCB ręcznie lub automatycznie przy użyciu technik takich jak lutowanie otworem lub lutowanie powierzchniowe.

Lutowanie powracające i lutowanie falowe to powszechne automatyczne procesy łączenia komponentów.

Badania i kontrola jakości:

PCB podlega różnym procesom testowania i inspekcji, takim jak inspekcja wizualna, testowanie elektryczne i testowanie funkcjonalne w celu zapewnienia jego niezawodności i wydajności.

Środki kontroli jakości, takie jak inspekcje w trakcie procesu i praktyki projektowania do produkcji (DFM), pomagają utrzymać wysokie standardy w produkcji PCB.

Elektroniczne płytki PCB są stosowane w szerokim zakresie zastosowań, w tym w elektronikach konsumenckich, sprzęcie przemysłowym, systemach motoryzacyjnych, urządzeniach medycznych, sprzęcie lotniczym i telekomunikacyjnym,i więcej.Ciągłe postępy w technologii PCB, takie jak rozwój PCB o wysokiej gęstości połączenia (HDI) i elastycznych PCB, umożliwiły tworzenie mniejszych, bardziej wydajnych,i bardziej energooszczędne urządzenia elektroniczne.

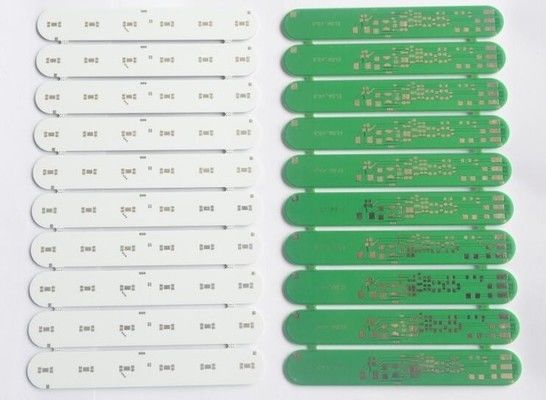

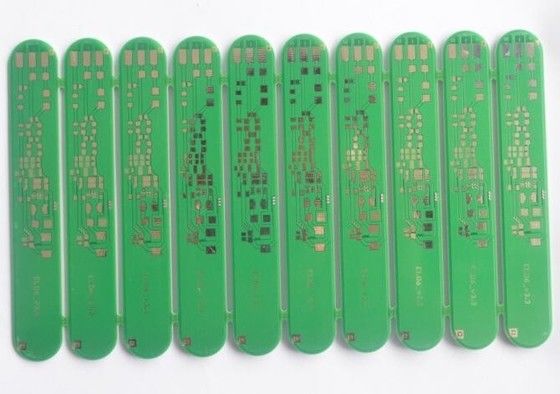

Więcej szczegółów zdjęć dla tego podwójny FR4 PCB z zielonym soldmask zanurzenie złoto powierzchnia
