4-warstwowa płytka drukowana FR4, zielona maska lutownicza ze ślepą przelotką

Nazwa marki:	KAZ
Numer modelu:	PCB-S-369659
MOQ:	1
Cena £:	200
Zdolność do zaopatrzenia:	20000 mkw. / Miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

ISO9001, UL, RoHS

Warstwy:

Materiał:

FR-4

Grubość deski:

1,6 mm

Miedź:

0,5 uncji

Powierzchnia:

HASL LF

rozmiar:

204 * 176 mm / 2 UP

Szczegóły pakowania:

odkurzać

Możliwość Supply:

20000 mkw. / Miesiąc

Podkreślić:

niestandardowe płytki drukowanej

sztywne flex pcb

Opis produktu

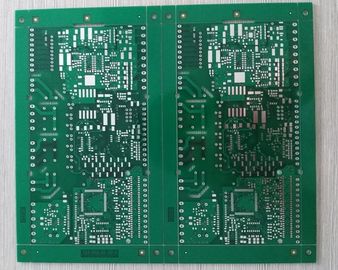

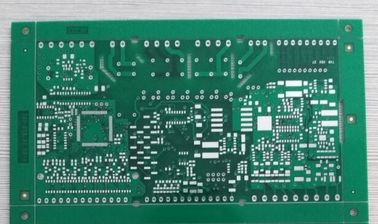

To jest 4-warstwowa płytka drukowana FR4 z zieloną maską lutowniczą ze ślepą przelotką

4 warstwy
FR-4
HASL
Grubość płyty 1,6 mm
0,5 uncji
Zielona Soldmaska
Biały sitodruk
IPC klasa 2

Rozmiar PCB: 204 * 176mm / 2UP, standard jakości IPC Class 2.

Przetwarzanie zamówienia:

Zapytanie z Gerber
cytat zgodnie z plikiem gerber
Klienci zgodzili się z ceną
Klienci wysyłają PO
PI przekazał informacje dotyczące płatności
Zaaranżowana płatność
Proces inżynieryjny, pytanie inżynieryjne EQ potwierdzone (jeśli istnieje EQ) przed rozpoczęciem produkcji
produkcja zorganizowana
Wysyłka zorganizowana
Śledzenie statusu przesyłki
Informacje zwrotne od klientów
Powtórz zamówienie

Więcej zdjęć dla4-warstwowa płytka drukowana FR4, zielona maska lutownicza ze ślepą przelotką

4-warstwowa płytka drukowana FR4, zielona maska lutownicza ze ślepą przelotką 0

4-warstwowa płytka drukowana FR4, zielona maska lutownicza ze ślepą przelotką 1

O nas

Zdolność produkcyjna - sztywna płytka drukowana

Pozycja	Zdolność produkcyjna
Rodzaj produktów	Jednostronne, dwustronne i wielowarstwowe
Maksymalny rozmiar planszy	Jednostronne i dwustronne: 600 * 1500 mm
Maksymalny rozmiar planszy	Wielowarstwowe: 600 * 1200 mm
Wykończenie powierzchni	HASL, ENIG, OSP, Immersion Silver, Golden Finger itp.
Warstwy	1 ~ 20
Grubość Boada	0,4 ~ 4,0 mm
Miedź bazowa	18um (1/2 uncji), 35um (1 uncja), 70um (2 uncje), 105um (3 uncje), 150um (4 uncje), 300um (8 uncji)
Materiał płyty	FR-4, podstawa aluminiowa, poliamid, podstawa miedziana, podstawa ceramiczna
Minimalny rozmiar otworu wiertniczego	0,1 mm
Minimalna szerokość linii i odstęp	0,075 mm
Platting Gold	Grubość niklowania 2,5 ~ 5um, grubość złota 0,05 ~ 0,1um
Rozpylanie cyny	Grubość cyny 2,5 ~ 5um
Frezowanie Space	drut i krawędź: 0,15 mm, otwór i krawędź: 0,2 mm, Tolerancja konturu: +/- 0,1 mm
Fazowanie gniazda	Kąt: 30 ° / 45 ° / 60 ° Głębokość: 1 ~ 3 mm
V-Cut	Kąt: 30 ° / 45 ° / 60 ° Głębokość: 1/3 grubości płyty, min: 80 * 80 mm
Test On-Off	Maksymalny obszar testowy: 400 * 1200 mm
	Maksymalny punkt testowy: 12 000 punktów
	Maksymalne napięcie testowe: 300 V.
	Maksymalna rezystancja izolacji: 100mΩ
Tolerancja kontroli impedancji	± 10%
Trwałość lutowania	85 ℃ ~ 105 ℃ / 280 ℃ ~ 360 ℃

Urządzenia produkcyjne - Sztywna płytka drukowana

4-warstwowa płytka drukowana FR4, zielona maska lutownicza ze ślepą przelotką 2

Zastosowania produktu

4-warstwowa płytka drukowana FR4, zielona maska lutownicza ze ślepą przelotką 3

Produkt pokaż - Sztywna płytka drukowana

4-warstwowa płytka drukowana FR4, zielona maska lutownicza ze ślepą przelotką 4

Pokaż produkt - FPC

4-warstwowa płytka drukowana FR4, zielona maska lutownicza ze ślepą przelotką 5

Product Show - Zespoły PCB

4-warstwowa płytka drukowana FR4, zielona maska lutownicza ze ślepą przelotką 6
