FR4 1,6 mm grubość zielona soldermask biały silkscreen wielowarstwowe płyty obwodowe drukowane, montaż PCB Shenzhen.
Szczegółowe informacje dotyczące FR4 1,6 mm Zielona płytka drukowana wielowarstwowa Soldermask z ENIG
| Kategoria | PCB |
| Warstwy | 4L |
| Materiał | FR-4 |
| Gęstość miedzi | 1/1/1/1OZ |
| Grubość deski | 10,6 mm |
| Maska lutowa | Zielona |
| Standardy jakości | Klasa IPC 2, 100% E-test |
| Świadectwa | TS16949, ISO9001, UL, RoHS |
Krótkie wprowadzenieShenzhen KAZ Circuit Co., Ltd.
Krótkie wprowadzenie
Shenzhen KAZ Circuit Co., Ltd, założona w 2007 roku, jest producentem PCB i PCBA na zamówienie.Produkcja wielowarstwowych płyt obwodowych drukowanych i płyt obwodowych z podłoża metalowego,które jest przedsiębiorstwem o wysokiej technologii obejmującym produkcję, sprzedaż, usługi itp.
Jesteśmy przekonani, że zapewniamy Państwu produkty wysokiej jakości w najkrótszym czasie dostawy!
Co KAZ Circuit może dla ciebie zrobić:
Produkcja PCB (prototypy, małe i średnie, produkcja seryjna)
Podawanie składników
Zgromadzenie PCB/SMT/DIP
Szybka dostawa: 2L: 3-5 dni
4L: 5-7 dni
24h/48h: pilne zamówienie
Wielkość firmy: Około 300 pracowników
Aby uzyskać pełną ofertę PCB/PCBA, prosimy o podanie poniższych informacji:
Plik Gerbera z szczegółową specyfikacją PCB
Lista BOM (lepiej z Excel fomart)
Zdjęcia PCBA (jeśli wcześniej wykonywałeś PCBA)
Pojemność producenta:
| Pojemność | Podwójne: 12000 mkw. / miesiąc Wielowarstwowe: 8000 mkw. / miesiąc |
| Min. szerokość linii/przerwy | 4/4 mil (1mil=0,0254 mm) |
| Grubość deski | 00,3~4,0 mm |
| Warstwy | 1 ~ 20 warstw |
| Materiał | FR-4, Aluminium, PI |
| Gęstość miedzi | 0.5~4 uncji |
| Materiał Tg | Tg140~Tg170 |
| Maksymalny rozmiar PCB | 600*1200 mm |
| Min wielkość dziury | 0.2 mm (+/- 0,025) |
| Obsługa powierzchni | HASL, ENIG, OSP |
PCB wielowarstwowejest tablicą drukowaną wykonaną z więcej niż dwóch warstw folii miedzianej. Składa się z wewnętrznej folii miedzianej, podłoża izolacyjnego i zewnętrznej folii miedzianej,a połączenie między warstwami jest osiągane poprzez wiercenie i pokrycie miedziąW porównaniu z PCB jednowarstwowymi lub podwójniewarstwowymiPCB wielowarstwowemoże osiągnąć wyższą gęstość okablowania i złożoną konstrukcję obwodu.
ZaletyPCB wielowarstwowe:
Wyższa gęstość okablowania i złożone możliwości projektowania obwodów
Lepsza kompatybilność elektromagnetyczna i integralność sygnału
Krótsze ścieżki transmisji sygnału, lepsza wydajność obwodu
Większa niezawodność i wytrzymałość mechaniczna
Większa elastyczność w dystrybucji energii i zasilania naziemnego
SkładPCB wielowarstwowe:
Wewnętrzna folia miedziana: zapewnia przewodzącą warstwę i okablowanie
Substrat izolacyjny (FR-4, dielektryczny o wysokiej częstotliwości o niskiej stratze itp.): izoluje i podtrzymuje każdą warstwę folii miedzianej
Zewnętrzna folia miedziana: zapewnia okablowanie powierzchni i interfejs
Metalizacja perforowana: Realizuje połączenie elektryczne między warstwami
Oczyszczanie powierzchni: HASL, ENIG, OSP i inne procesy oczyszczania powierzchni
Projektowanie i produkcjaPCB wielowarstwowe:
Projektowanie obwodu: integralność sygnału, integralność zasilania i uziemienia płyt wielowarstwowych
Układ i okablowanie: racjonalne alokacje warstw i optymalizacja trasy
Projektowanie procesu: rozmiar otworu, rozstawienie warstw, grubość folii miedzianej itp.
Proces wytwarzania: laminowanie, wiercenie, pokrycie miedzi, grafowanie, obróbka powierzchni itp.

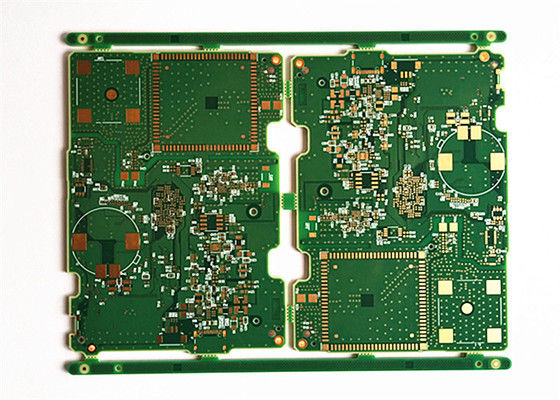

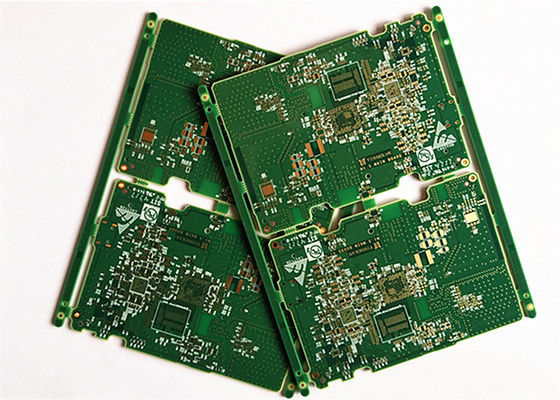

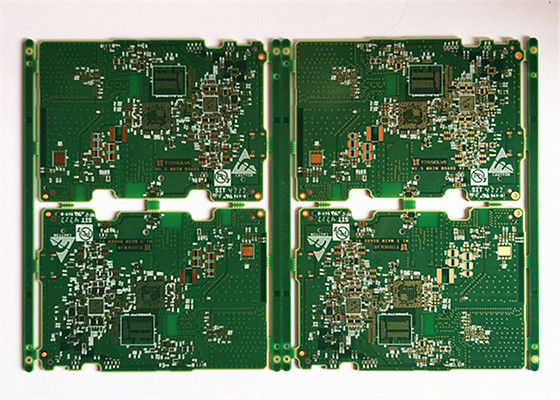

Więcej zdjęć Green Soldermask 1.6MM 2OZ FR4 Multilayer PCB z Immersion Silver
