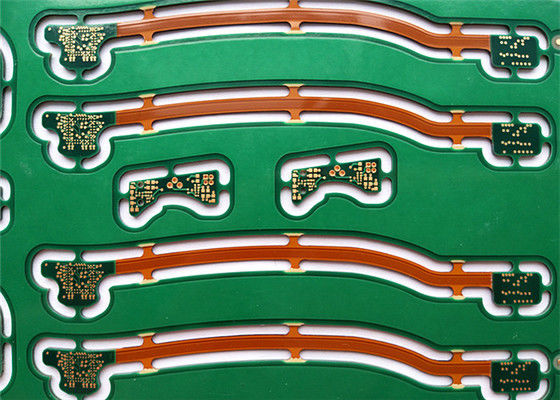

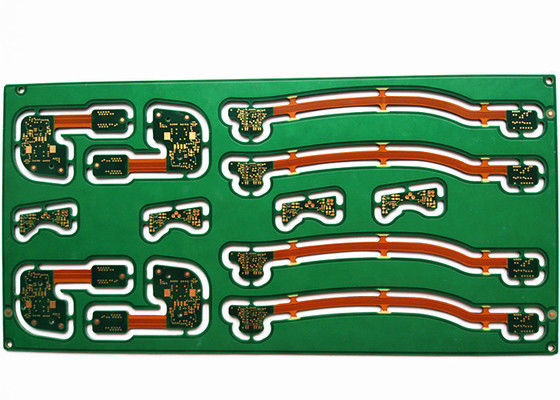

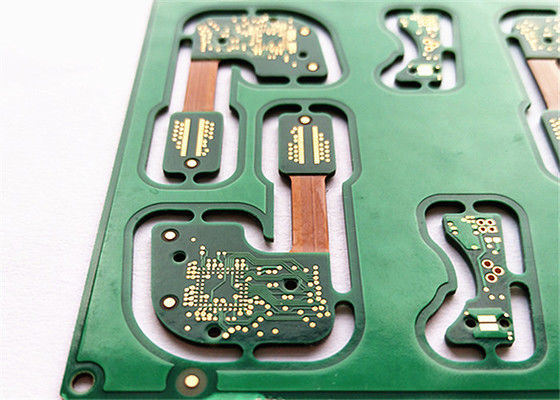

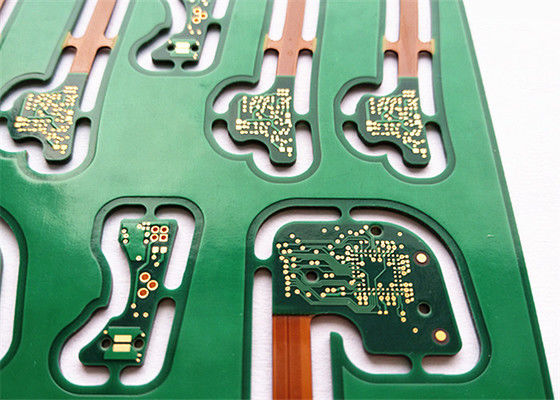

Twarda elastyczna wielowarstwowa Fr4Green Soldermask Płyty obwodowe drukowane, fabryka PCB

Twarda elastyczna wielowarstwowa Fr4Green Soldermask Płyty obwodowe drukowane, fabryka PCB

Szczegółowa specyfikacja o płytce drukowanej FR4 Green Soldermask

Krótkie wprowadzenie Shenzhen KAZ Circuit Co., Ltd..

Krótkie wprowadzenie

Shenzhen KAZ Circuit Co., Ltd, założona w 2007 roku, jest producentem PCB i PCBA na zamówienie.Produkcja wielowarstwowych płyt obwodowych drukowanych i płyt obwodowych z podłoża metalowego,które jest przedsiębiorstwem o wysokiej technologii obejmującym produkcję, sprzedaż, usługi itp.

Jesteśmy przekonani, że zapewniamy Państwu produkty wysokiej jakości w najkrótszym czasie dostawy!

Co KAZ Circuit może dla ciebie zrobić:

• Produkcja PCB (prototypy, małe i średnie, produkcja seryjna)
• Podawanie składników
• Zgromadzenie PCB/SMT/DIP

Szybka dostawa: 2L: 3-5 dni

4L: 5-7 dni

24h/48h: pilne zamówienie

Wielkość firmy: Około 300 pracowników

Aby uzyskać pełną ofertę PCB/PCBA, prosimy o podanie poniższych informacji:

• Plik Gerbera z szczegółową specyfikacją PCB
• Lista BOM (lepiej z Excel fomart)
• Zdjęcia PCBA (jeśli wcześniej wykonywałeś PCBA)

PCB wielowarstwowe
Wielowarstwowe płyty PCB to płyty drukowane wykonane z więcej niż dwóch warstw folii miedzianej. Składają się one z wewnętrznej folii miedzianej, podłoża izolacyjnego i zewnętrznej folii miedzianej,a połączenie między warstwami jest osiągane poprzez wiercenie i pokrycie miedziąW porównaniu z PCB jednowarstwowymi lub podwójnymi, PCB wielowarstwowe mogą osiągnąć wyższą gęstość okablowania i złożoną konstrukcję obwodu.

Zalety wielowarstwowych PCB:

Wyższa gęstość okablowania i złożone możliwości projektowania obwodów
Lepsza kompatybilność elektromagnetyczna i integralność sygnału
Krótsze ścieżki transmisji sygnału, lepsza wydajność obwodu
Większa niezawodność i wytrzymałość mechaniczna
Większa elastyczność w dystrybucji energii i zasilania naziemnego

Skład PCB wielowarstwowych:

Wewnętrzna folia miedziana: zapewnia przewodzącą warstwę i okablowanie
Substrat izolacyjny (FR-4, dielektryczny o wysokiej częstotliwości o niskiej stratze itp.): izoluje i podtrzymuje każdą warstwę folii miedzianej
Zewnętrzna folia miedziana: zapewnia okablowanie powierzchni i interfejs
Metalizacja perforowana: Realizuje połączenie elektryczne między warstwami
Oczyszczanie powierzchni: HASL, ENIG, OSP i inne procesy oczyszczania powierzchni

Projektowanie i produkcja wielowarstwowych płyt PCB:

Projektowanie obwodu: integralność sygnału, integralność zasilania i uziemienia płyt wielowarstwowych
Układ i okablowanie: racjonalne alokacje warstw i optymalizacja trasy
Projektowanie procesu: rozmiar otworu, rozstawienie warstw, grubość folii miedzianej itp.
Proces wytwarzania: laminowanie, wiercenie, pokrycie miedzi, grafowanie, obróbka powierzchni itp.
