| Nazwa marki: | KAZ |
| Numer modelu: | PCB-B-002 |
| MOQ: | 1 |
| Cena £: | 0.1-3usd/pc |
| Warunki płatności: | PayPal, T/T, Western Union |
| Zdolność do zaopatrzenia: | 10000-20000 metrów kwadratowych miesięcznie |

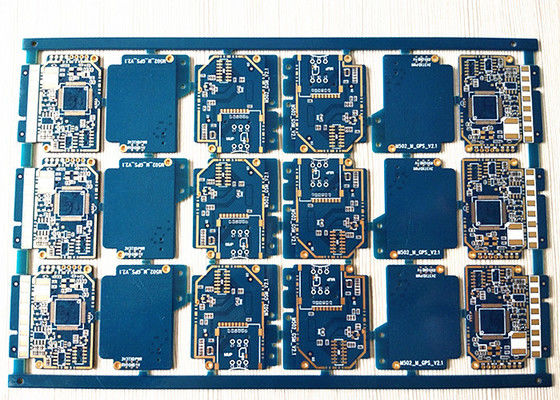

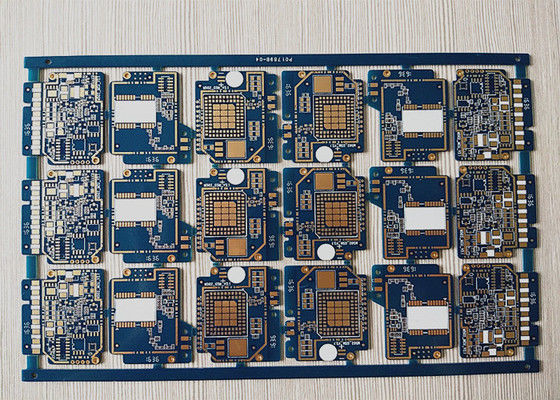

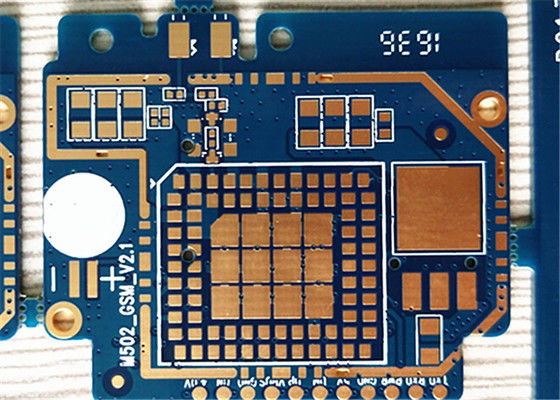

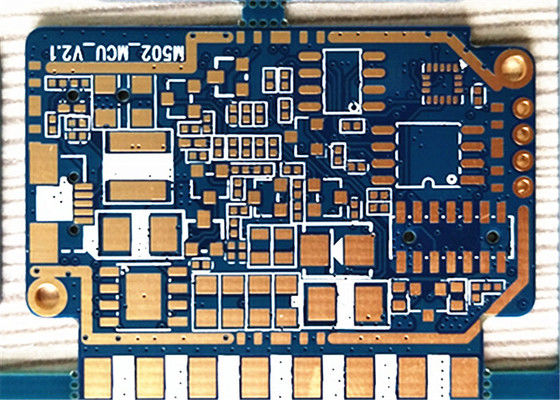

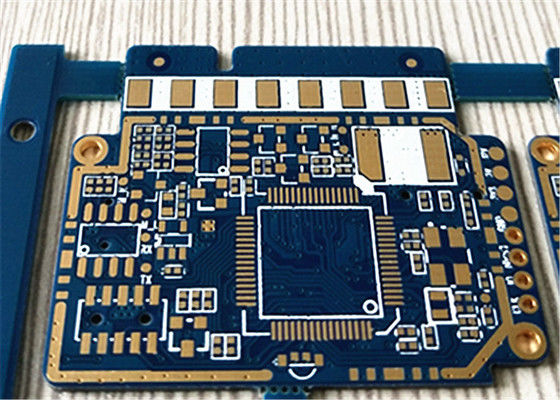

Wielowarstwowe boczne płyty drukowane, sztywne i elastyczne płyty pcba, standardowe FR-4, elektroniczne płyty drukowane
Opis pieczenia
Nasza zdolność technologiczna PCB obejmuje od 1 do 50 warstw, minimalną wielkość otworu dilla 0,1 mm, minimalną wielkość toru / linii 0,075 mm, obróbkę powierzchni OSP, HAL, HASL, ENIG, Gold Finger i wiele innych.Możemy zwiększyć naszą zdolność produkcyjną do 10,200000-20000 metrów kwadratowych/miesiąc dla podwójnych stron i 8000-12000 metrów kwadratowych/miesiąc dla wielowarstwowych.
Mamy ponad 300 pracowników i 8000 metrów kwadratowych powierzchni budynku. Nasze produkty obejmują Normal Tg FR4, High Tg FR4, PTFE, Rogers, Low Dk / DF, FPC, PCB sztywne i elastyczne i aluminium, PCB miedziane, itp.Usługa montażu, w tym SMT, DIP z sześcioma liniami montażowymi.
Pojemność producenta:
| Pojemność | Podwójne: 12000 mkw. / miesiąc Wielowarstwowe: 8000 mkw. / miesiąc |
| Min. szerokość linii/przerwy | 4/4 mil (1mil=0,0254 mm) |
| Grubość deski | 00,3~4,0 mm |
| Warstwy | 1 ~ 20 warstw |
| Materiał | FR-4, Aluminium, PI |
| Gęstość miedzi | 0.5~4 uncji |
| Materiał Tg | Tg140~Tg170 |
| Maksymalny rozmiar PCB | 600*1200 mm |
| Min wielkość dziury | 0.2 mm (+/- 0,025) |
| Obsługa powierzchni | HASL, ENIG, OSP |
Szczegółowa specyfikacja
| Liczba warstw | Jednostronny, dwustronny i wielowarstwowy do 50 warstw. |
| Materiał podstawowy | FR-4, FR-4 o wysokiej temperaturze grzywny, Baza aluminiowa, Baza miedziana, CEM-1, CEM-3 itp. |
| Grubość deski | 00,6-3 mm lub cieńsza |
| Gęstość miedzi | 00,5-6,0 oz lub grubsza |
| obróbka powierzchni | HASL, Złoto z zanurzeniem (ENIG), Srebro z zanurzeniem, Częstka z zanurzeniem, Złoto i złoty palec. |
| Sprzedana maska | Zielony, niebieski, czarny, matowo zielony, biały i czerwony |
| Wyroby z włókien włókiennych | Czarno-białe |
Co KAZ Circuit może dla ciebie zrobić:
Aby uzyskać pełną ofertę PCB/PCBA, prosimy o podanie poniższych informacji:
Elektroniczne płyty drukowane (PCB)procesy produkcyjne:
Wybór materiału PCB:
Do najczęstszych materiałów podstawowych należą FR-4 (włókno szklane), poliamid i ceramika
Rozważ właściwości takie jak stała dielektryczna, właściwości termiczne i elastyczność
Materiały specjalne dostępne dla płyt PCB o wysokiej częstotliwości, wysokiej mocy lub elastycznych
grubość miedzi i liczba warstw:
Typowa grubość folii miedzi wynosi od 1 oz do 4 oz (35 μm do 140 μm)
Dostępne PCB jednoboczne, dwustronne i wielowarstwowe
Dodatkowe warstwy miedzi poprawiają dystrybucję energii, rozpraszanie ciepła i integralność sygnału
Obsługa powierzchni:
HASL (Hot Air Solder Leveling) - przystępne cenowo, ale powierzchnia może nie być płaska
ENIG (Electroless Nickel Immersion Gold) zapewnia doskonałą spawalność i odporność na korozję
Srebro zanurzone - opłacalne do lutowania bez ołowiu
Dodatkowe opcje obejmują ENEPIG, OSP i bezpośrednie złoto
Zaawansowane technologie PCB:
Ślepe i zakopane szlaki dla połączeń o wysokiej gęstości
Technologia mikrowia do ultrafińszej trawki i miniaturyzacji
PCB sztywne i elastyczne do zastosowań wymagających elastyczności
Wysokie częstotliwości i duże prędkości z kontrolowaną impedancją pc
Technologia produkcji PCB:
Proces subtrakcyjny (najczęściej stosowany) - wytłaczanie niepożądanej miedzi
Proces dodatkowy - tworzenie śladów miedzi na materiale podstawowym
Południowo dodatni proces - łączenie technologii subtrakcyjnych i dodatnich
Projekt dla producenta (DFM):
Przestrzeganie wytycznych dotyczących projektowania PCB w celu zapewnienia niezawodnej produkcji
Należy wziąć pod uwagę szerokość śladu/rozstawienie pomiędzy nim, poprzez rozmiar i lokalizację części
Konieczna jest ścisła współpraca między projektantami a producentami
Zapewnienie jakości i badania:
Badania elektryczne (np. testy online, testy funkcjonalne)
Badania mechaniczne (np. gięcie, wstrząsy, wibracje)
Badania środowiskowe (np. temperatura, wilgotność, cykle termiczne)
