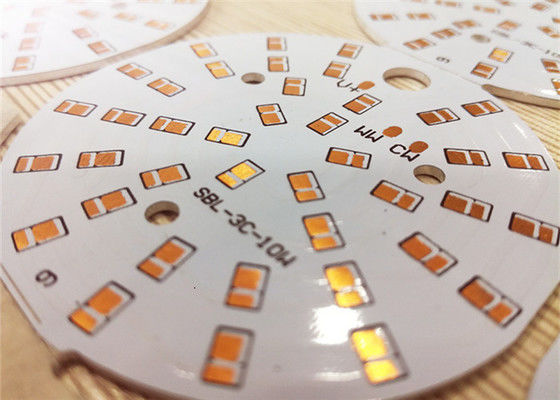

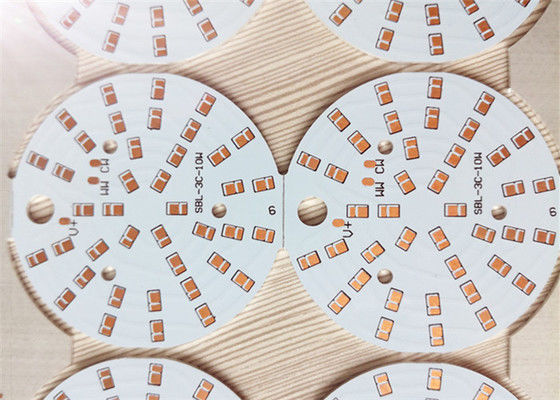

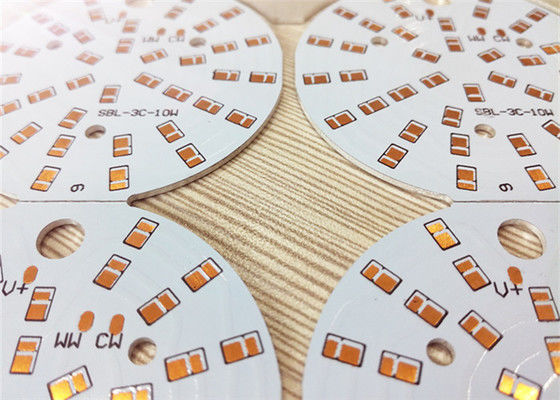

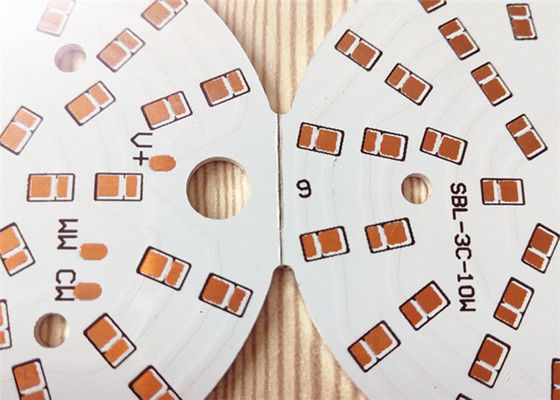

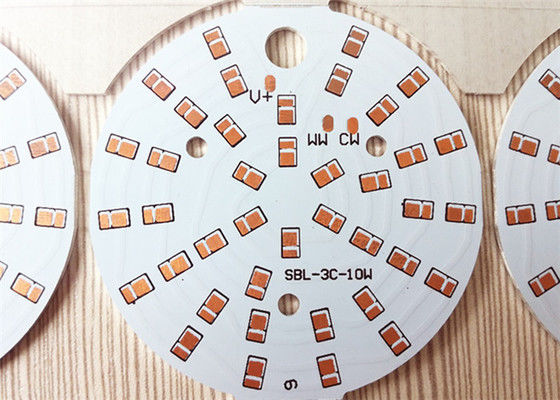

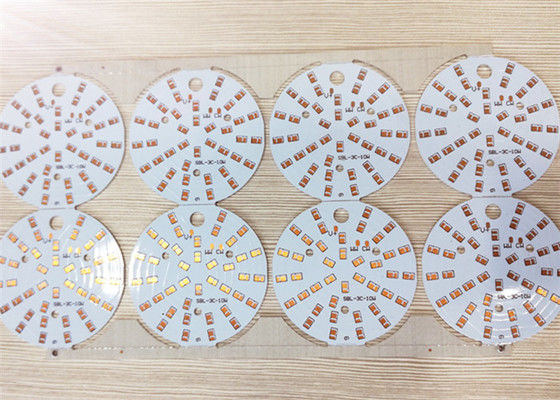

Wytwórca PCB Aluminium ENIG 1u''' Wielowarstwowa tablica drukowana tabliczka PCB dla LED

Producent PCB Aluminium ENIG 1u''' Wielowarstwowa płytka obwodowa drukowana PCB dla LED

Specjalistyczna produkcja PCB

Shenzhen KAZ Circuit jest producentem PCB i PCBA. Certyfikaty: ISO 9001, UL (E337072), TS16949 (0259279), RoHS

Mamy ponad 300 pracowników i 8000 metrów kwadratowych powierzchni budynku. Nasze produkty obejmują sztywne FR-4 PCB, FPC, sztywne-Flex PCB i aluminium, miedziana baza PCB, usługi montażowe w tym SMT,DIP z sześcioma liniami montażowymi.

Zapewnienie usług w jednym miejscu dla naszych klientów, w tym:

• Produkcja PCB (prototyp, produkcja mała i średnia, produkcja seryjna)
• Podawanie składników
• Zgromadzenie PCB (SMT, SMD, DIP)

Nasza zdolność technologiczna PCB obejmuje od 1 do 20 warstw, minimalną wielkość otworu dilla 0,1 mm, minimalną wielkość toru / linii 0,075 mm, obróbkę powierzchni OSP, HAL, HASL, ENIG, Gold Finger i wiele innych.Możemy zwiększyć naszą zdolność produkcyjną do 12, 000 metrów kwadratowych/miesiąc dla podwójnych stron i 8000 metrów kwadratowych/miesiąc dla wielowarstwowych.

Jesteśmy producentem PCB i PCBA od ponad 11 lat w Chinach. Teraz z około 300 pracownikami. Nasz standardowy czas realizacji: 4-5 dni dla 2L; 5-7 dla 4L. Dostępna jest usługa przyspieszona.

Szczegółowa specyfikacja

Płyty PCB LEDInformacje o procesie tworzenia

Projektowanie obwodu
Określenie wymogów mocy całego obwodu LED, w tym maksymalnego prądu i napięcia
Rozważyć zastosowanie mikrokontrolera lub sterownika IC do sterowania jasnością i efektami LED
Zintegrować wszelkie niezbędne układy klimatyzacji mocy lub ochrony

Układ PCB
Zorganizować elementy w celu zminimalizowania długości śladów i optymalizacji rozpraszania ciepła
Pozostawić wystarczającą odległość między śladami wysokiego napięcia/wysokiego prądu a śladami niskiego napięcia/niskiego prądu
Plan montażu otworów, montażu sprzętu i wszelkiej integracji mechanicznej

Projekt
Wykorzystanie odpowiedniej szerokości śladu i odległości do obsługi oczekiwanego obciążenia prądem
Włączając miedziane wylewy lub płaszczyzny do uziemienia i dystrybucji
Dodanie punktów testowych w celu ułatwienia rozwiązywania problemów i pomiaru
Rozważyć dodanie znaków ekranu do identyfikacji komponentów

Przygotowanie do produkcji
Przedstawione szczegółowe instrukcje montażu, w tym umieszczenie i orientacja części
Należy określić wszelkie szczególne wymagania produkcyjne, takie jak wykończenia HASL, ENIG lub Immersion Silver.
Zawiera dokładny BOM z numerem części, ilością i źródłem

Produkcja
I producenci PCB ściśle współpracują, aby zapewnić dokładną produkcję i kontrolę jakości
Omówić zaawansowane opcje funkcjonalności, takie jak płyty wielowarstwowe, ślepe/pochowane przewody lub kontrola impedancji


Zbieranie i badania
Należy dokładnie przestrzegać instrukcji montażu, aby uniknąć problemów podczas procesu lutowania
Przeprowadzenie kompleksowych badań, w tym weryfikacji funkcjonalnej, pomiarów prądu/napędu oraz analizy termicznej
Rozważyć programowanie mikrokontrolera lub sterownika IC w celu osiągnięcia zaawansowanej kontroli i efektów LED


Produkt końcowy
ZintegrowaćPCB LEDPłyty do produktów końcowych, takich jak oprawy oświetleniowe, wyświetlacze lub inne zastosowania
Projektowanie i wytwarzanie wszelkich niezbędnych obudow mechanicznych, zlewek ciepła lub urządzeń montażowych
Pełna dokumentacja produktu, w tym instrukcje obsługi, przewodniki instalacyjne i informacje gwarancyjne

Zdjęcia
