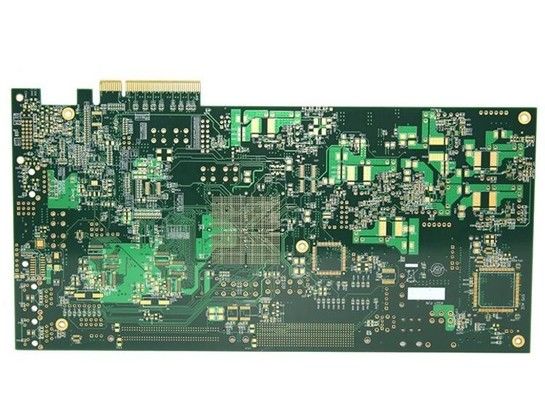

10-warstwowy obwód drukowany FR4 ENIG PCB ze złotym palcem

10 warstw FR4 ENIG PCB Płyty obwodowe Produkcja z złotym palcem

Szczegółowe specyfikacje:

Co KAZ Circuit może dla ciebie zrobić:

• Projektowanie PCB i PCBA
• Produkcja PCB (prototypy, małe i średnie, produkcja seryjna)
• Podawanie składników
• Zgromadzenie PCB/SMT/DIP

Aby uzyskać pełną ofertę PCB/PCBA, prosimy o podanie poniższych informacji:

• Plik Gerbera z szczegółową specyfikacją PCB
• Lista BOM (lepiej z Excel fomart)
• Zdjęcia PCBA (jeśli wcześniej wykonywałeś PCBA)

Informacje firmy:

KAZ Circuit jest profesjonalnym producentem PCB z Chin od 2007 roku, zapewnia również usługę montażu PCB dla naszych klientów. Teraz z około 300 pracownikami. Certyfikowany z ISO9001, TS16949, UL, RoHS.Jesteśmy przekonani, że zapewnić Państwu produkty wysokiej jakości z ceną fabryczną w najszybszym czasie dostawy!

Pojemność producenta:


Pojemność SMT

PCB wielowarstwowe

PCB wielowarstwowejest tablicą drukowaną wykonaną z więcej niż dwóch warstw folii miedzianej. Składa się z wewnętrznej folii miedzianej, podłoża izolacyjnego i zewnętrznej folii miedzianej,a połączenie między warstwami jest osiągane poprzez wiercenie i pokrycie miedziW porównaniu z PCB jednowarstwowymi lub podwójniewarstwowymiPCB wielowarstwowemoże osiągnąć wyższą gęstość okablowania i złożoną konstrukcję obwodu.

Zalety wielowarstwowych PCB:

Wyższa gęstość okablowania i złożone możliwości projektowania obwodu
Lepsza kompatybilność elektromagnetyczna i integralność sygnału
Krótsze ścieżki transmisji sygnału, lepsza wydajność obwodu
Większa niezawodność i wytrzymałość mechaniczna
Większa elastyczność w dystrybucji energii i zasilania naziemnego

Skład PCB wielowarstwowych:

Wewnętrzna folia miedziana: zapewnia przewodzącą warstwę i okablowanie
Substrat izolacyjny (FR-4, dielektryczny o wysokiej częstotliwości o niskiej stratze itp.): Izoluje i podtrzymuje każdą warstwę folii miedzianej
Zewnętrzna folia miedziana: zapewnia okablowanie powierzchni i interfejs
Metalizacja perforowana: Realizuje połączenie elektryczne między warstwami
Oczyszczanie powierzchni: HASL, ENIG, OSP i inne procesy oczyszczania powierzchni

Projektowanie i produkcja wielowarstwowych płyt PCB:

Projektowanie obwodu: integralność sygnału, integralność zasilania i uziemienia płyt wielowarstwowych
Układ i okablowanie: racjonalne alokacje warstw i optymalizacja trasy
Projektowanie procesu: rozmiar otworu, rozstawienie warstw, grubość folii miedzianej itp.
Proces wytwarzania: laminowanie, wiercenie, pokrycie miedzi, grafowanie, obróbka powierzchni itp.

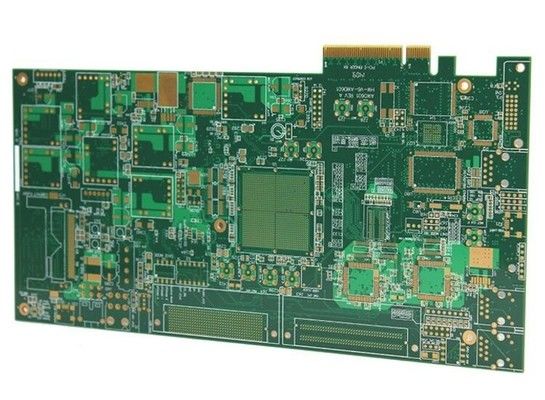

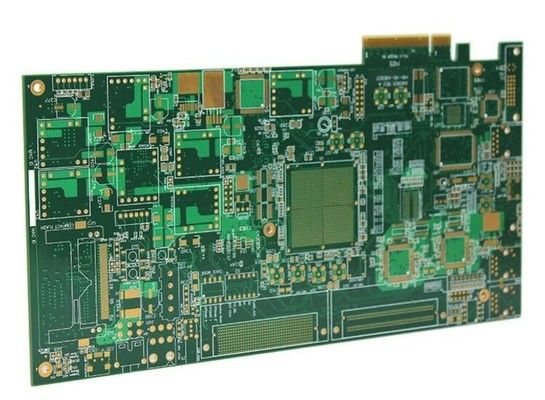

Więcej zdjęć. 10 warstw FR-4 ENIG Wysokiej temperatury płyt PCB Produkcja z złotym palcem
