FR4 PCB Board OEM 12v Zasilanie SMT DIP Elektroniczne płyty drukowane montaż

OEM 12v Zasilanie Elektroniczne Płyty obwodowe drukowane SMT DIP Zgromadzenie

1. Cechy

1/Jednostopniowa usługa OEM, /w Shenzhen w Chinach

2. Wytworzony przez Gerber File i listę BOM od klienta

3. Materiał FR4, spełniający normę 94V0

4Wsparcie technologiczne SMT, DIP

5Bez ołowiu HASL, Ochrona środowiska

6. UL, CE, zgodne z ROHS

7. Wysyłka DHL, UPS, TNT, EMS lub zgodnie z wymaganiami klienta

2. PCBZdolności techniczne

Certyfikaty:

ISO9001 / ISO14001 / ISO45001 (wojskowe) / TS16949 (samochodowe) / RoHS / UL

    Płyty obwodów drukowanych (PCB) są podstawowymi komponentami sprzętu elektronicznego i stanowią fizyczną podstawę łączącą i wspierającą różne komponenty elektroniczne.Odgrywa on istotną rolę w funkcjonalności i niezawodności systemów elektronicznych.

Kluczowe aspekty elektronicznych płyt obwodowych drukowanych obejmują:

Warstwy i skład:
PCB składają się zazwyczaj z wielu warstw, z których najczęstszym jest konstrukcja 2- lub 4-warstwowa.
Warstwy te są wykonane z miedzi służącej jako przewodzące ścieżki i nieprzewodzącego podłoża, takiego jak włókno szklane (FR-4) lub inne specjalne materiały.
Inne warstwy mogą obejmować poziomy zasilania i naziemne dla dystrybucji energii i redukcji hałasu.

Połączenia i ślady:
Warstwa miedzi jest wygrawerowana, tworząc przewodzące ślady, które służą jako ścieżki dla sygnałów elektrycznych i energii.
Przewody są przewlekłymi otworami, które łączą ślady między różnymi warstwami, umożliwiając wielowarstwowe połączenia.
Szerokość śladu, odległość i wzorce trasy są zaprojektowane w celu optymalizacji integralności sygnału, impedancji i ogólnej wydajności elektrycznej.

Komponent elektroniczny:
Komponenty elektroniczne, takie jak obwody zintegrowane, rezystory, kondensatory i złącza, są montowane i lutowane do płytek PCB.
Umieszczenie i kierowanie tych komponentów ma kluczowe znaczenie dla zapewnienia optymalnej wydajności, chłodzenia i ogólnej funkcjonalności systemu.

Technologia produkcji PCB:
Procesy produkcji PCB obejmują zazwyczaj takie etapy jak laminowanie, wiercenie, pokrycie miedzi, grafowanie i stosowanie maski lutowej.
Zaawansowane technologie, takie jak wiercenie laserowe, zaawansowane pokrycie i wielowarstwowe kolaminujące, są stosowane w specjalistycznych projektach PCB.

Zgromadzenie PCB i lutowanie:
Komponenty elektroniczne są umieszczane i lutowane na płytce PCB ręcznie lub automatycznie przy użyciu technik takich jak lutowanie otworem lub lutowanie powierzchniowe.
Lutowanie powracające i lutowanie falowe to powszechne automatyczne procesy łączenia komponentów.

Badania i kontrola jakości:
PCB podlega różnym procesom testowania i inspekcji, takim jak inspekcja wizualna, testowanie elektryczne i testowanie funkcjonalne w celu zapewnienia jego niezawodności i wydajności.
Środki kontroli jakości, takie jak inspekcje w trakcie procesu i praktyki projektowania do produkcji (DFM), pomagają utrzymać wysokie standardy w produkcji PCB.

Elektroniczne PCBsą wykorzystywane w różnych zastosowaniach, w tym w elektronikach konsumenckich, sprzęcie przemysłowym, systemach motoryzacyjnych, urządzeniach medycznych, sprzęcie lotniczym i telekomunikacyjnym i innych.Ciągłe postępy w technologii PCB, takie jak rozwój PCB o wysokiej gęstości połączenia (HDI) i elastycznych PCB, umożliwiły tworzenie mniejszych, mocniejszych i bardziej energooszczędnych urządzeń elektronicznych.

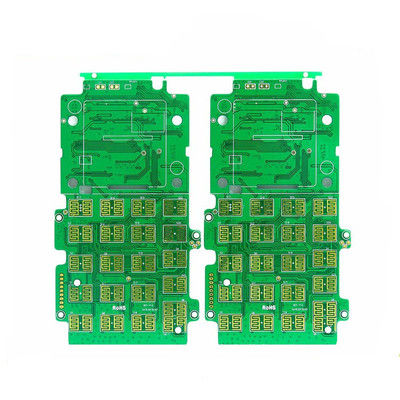

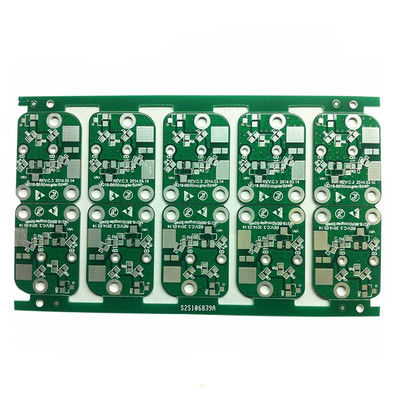

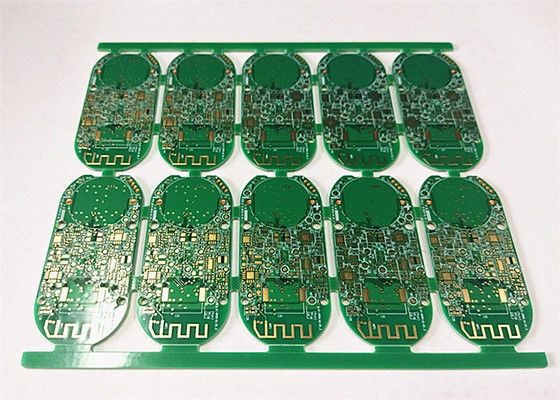

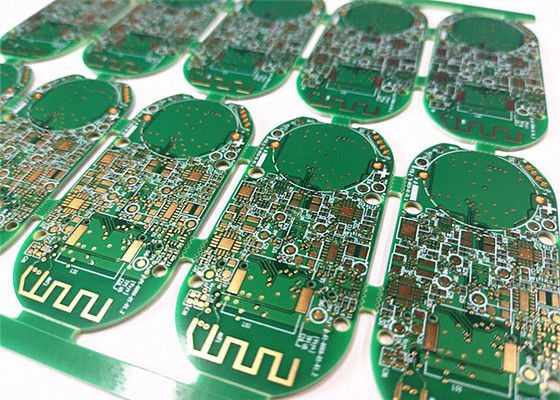

2. Obrazy PCB
