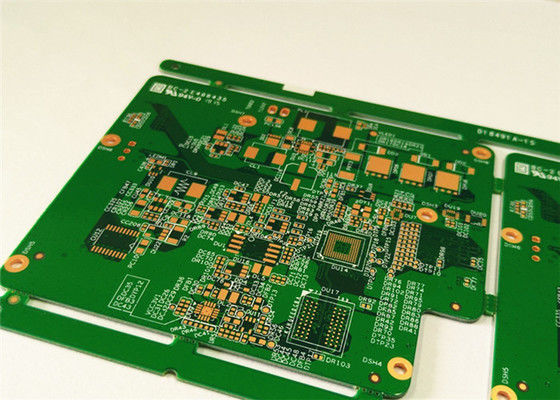

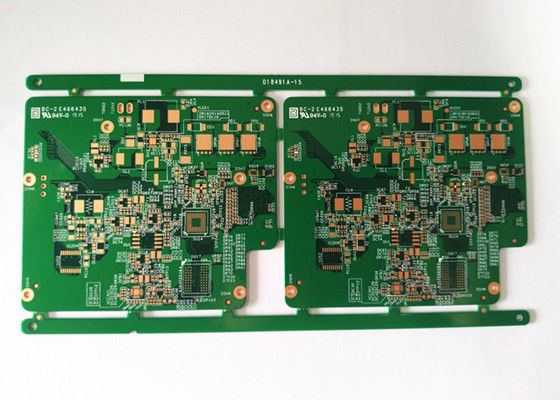

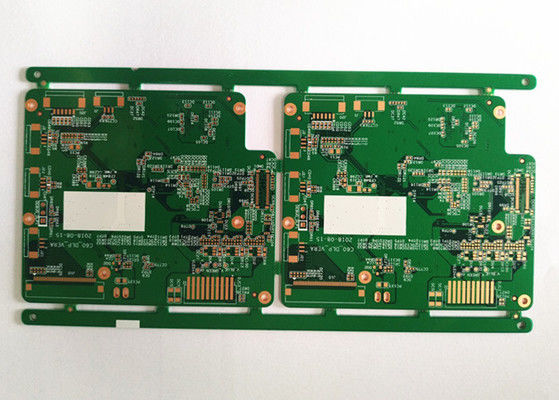

HDI 1OZ ENIG2U'' 0,1mm otwory wiertnicze 6 warstwy ROHS płyty drukowane HDI płyty drukowane

HDI 1OZ ENIG2U'' 0,1mm otwory wiertnicze 6 warstwy ROHS płyty drukowane HDI płyty drukowane

Szczegółowe specyfikacje

Cechy PCB HDI

1. Jeden przystanek OEM usługi: Wykonane w Shenzhen w Chinach
2. Produkowane przez Gerber File i Bom LIst oferowane przez klientów
3. Wsparcie technologiczne SMT, DIP
4. Materiał FR4 spełnia normę 94v0
5. Zgodność z UL, CE, ROHS
6. Standardowy czas realizacji: 4-5 dni dla 2L; 5-7 dni dla 4L. Dostępna jest usługa przyspieszona

Co KAZ Circuit może dla ciebie zrobić:

• Produkcja PCB (prototypy, małe i średnie, produkcja seryjna)
• Podawanie składników
• Zgromadzenie PCB/SMT/DIP

Aby uzyskać pełną ofertę PCB/PCBA, prosimy o podanie poniższych informacji:

• Plik Gerbera z szczegółową specyfikacją PCB
• Lista BOM (lepiej z Excel fomart)
• Zdjęcia PCBA (jeśli wcześniej wykonywałeś PCBA)

Informacje firmy:

KAZ Circuit jest profesjonalnym producentem PCB z Chin od 2007 roku, zapewnia również usługę montażu PCB dla naszych klientów. Teraz z około 300 pracownikami. Certyfikowany z ISO9001, TS16949, UL, RoHS.Jesteśmy przekonani, że zapewnić Państwu produkty wysokiej jakości z ceną fabryczną w najszybszym czasie dostawy!

Pojemność producenta:

    Płyty drukowane HDI,Mikro-PCB, znane również jako mikrovia lub μvia PCB, to zaawansowana technologia PCB umożliwiająca połączenia międzyprzewodowe o wysokiej gęstości i miniaturyzowane elementy elektroniczne.

Główne cechy i funkcje płyt HDI obejmują:

Miniaturyzacja i zwiększona gęstość:

PCB HDIcharakteryzują się mniejszymi, ściślej rozmieszczonymi przewodami i przewodami, co umożliwia większą gęstość połączeń.

Dzięki temu możliwe jest zaprojektowanie bardziej kompaktowych urządzeń i komponentów elektronicznych oszczędzających przestrzeń.

Mikrowiany i wiany ułożone:

PCB HDI wykorzystują mikrovia, które są mniejszymi, laserem wierconymi otworami, które są używane do łączenia różnych warstw PCB.

Przewody układane, w których wiele przewodów jest układanych pionowo, mogą jeszcze bardziej zwiększyć gęstość połączeń.

Struktura wielowarstwowa:

PCB HDImogą mieć większą liczbę warstw niż tradycyjne PCB, zazwyczaj od 4 do 10 lub więcej.

Zwiększona liczba warstw umożliwia bardziej złożone trasowanie i większe połączenia między komponentami.

Zaawansowane materiały i procesy:

PCB HDIczęsto używają specjalistycznych materiałów, takich jak cienka folia miedziana, wysokiej wydajności laminacje i zaawansowane techniki pokrycia.

Materiały i procesy te umożliwiają tworzenie mniejszych, bardziej niezawodnych i wydajniejszych połączeń.

Poprawione właściwości elektryczne:

Zmniejszone szerokości śladów, krótsze ścieżki sygnału i ściślejsze tolerancjePCB HDIPomoc w poprawie wydajności elektrycznej, w tym poprawie integralności sygnału, zmniejszeniu przesłuchania krzyżowego i szybszej transmisji danych.

Niezawodność i możliwość produkcji:

PCB HDIsą zaprojektowane z myślą o wysokiej niezawodności, z takimi cechami jak lepsze zarządzanie cieplne i zwiększona stabilność mechaniczna.

Procesy produkcyjnePCB HDI, takie jak wiercenie laserowe i zaawansowane techniki pokrywania, wymagają specjalistycznego sprzętu i wiedzy specjalistycznej.

Do zastosowań płytek drukowanych HDI należą:

Smartfony, tablety i inne urządzenia przenośne

Elektronika noszona i urządzenia IoT (Internet rzeczy)

Elektronika samochodowa i zaawansowane systemy wspomagania kierowcy (ADAS)

Sprzęt komputerowy i telekomunikacyjny dużych prędkości

Sprzęt elektroniczny wojskowy i lotniczy

Urządzenia i instrumenty medyczne

W dalszym ciągu istnieje zapotrzebowanie na miniaturyzację, zwiększoną funkcjonalność i wyższą wydajność w różnych produktach i systemach elektronicznych.PCB HDItechnologii.

Więcej zdjęć
