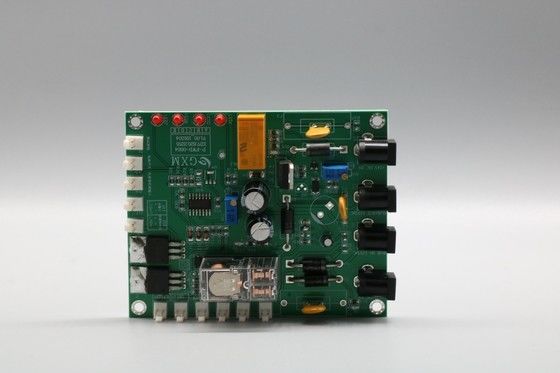

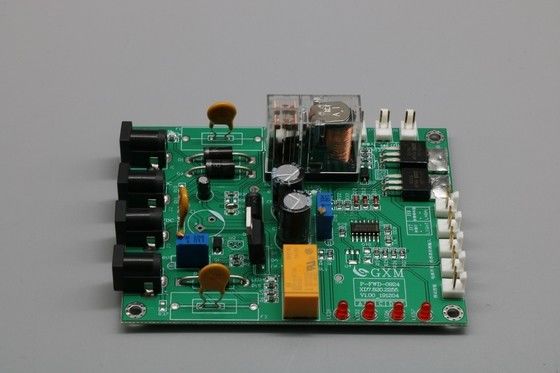

Rogers i FR4 Wielowarstwowa tablica obwodowa PCB Złote pokrycie krawędzią PCB usługa montażu PCB Wielowarstwowa tablica PCB

Rogers i FR4 Wielowarstwowa tablicza obwodowa PCB Złote pokrycie krawędzią usługi montażu PCB

Specyfikacja:

Nasze usługi są następujące:

1Oferta usług w zakresie projektowania PCB i PCBA
2. Oferuj usługi zakupu komponentów zgodnie z listą PCBA boom
3Produkujemy PCB zgodnie z pańską kartą gerber
4. Oferujemy usługę SMT dla Twojego PCBA
5Nie ma ograniczeń ilości
6. Zaopatrzenie w produkcję w małych ilościach
7Szybkie skręty są dostępne.

• Wydajność produktu
• Szybka dostawa
• Zatwierdzenia jakości
• Reputacja
• Usługa
• Małe zamówienia akceptowane
• Części o nazwie marki
• Kraj pochodzenia
• Oferowane dystrybucje
• Połączenie elektroniczne
• Doświadczony personel
• Formularz A
• Produkt zielony
• Gwarancja/garancja
• Cechy produktu
• Międzynarodowe zatwierdzenia
• Specyfikacje wojskowe
• Opakowanie

Co KAZ Circuit może dla ciebie zrobić:

• Produkcja PCB (prototypy, małe i średnie, produkcja seryjna)
• Podawanie składników
• Zgromadzenie PCB/SMT/DIP

Aby uzyskać pełną ofertę PCB/PCBA, prosimy o podanie poniższych informacji:

• Plik Gerbera z szczegółową specyfikacją PCB
• Lista BOM (lepiej z Excel fomart)
• Zdjęcia PCBA (jeśli wcześniej wykonywałeś PCBA)

PCB wielowarstwowe
PCB wielowarstwowejest tablicą drukowaną wykonaną z więcej niż dwóch warstw folii miedzianej. Składa się z wewnętrznej folii miedzianej, podłoża izolacyjnego i zewnętrznej folii miedzianej,a połączenie między warstwami jest osiągane poprzez wiercenie i pokrycie miedziW porównaniu z PCB jednowarstwowymi lub podwójniewarstwowymiPCB wielowarstwowemoże osiągnąć wyższą gęstość okablowania i złożoną konstrukcję obwodu.

Zalety wielowarstwowych PCB:

Wyższa gęstość okablowania i złożone możliwości projektowania obwodu
Lepsza kompatybilność elektromagnetyczna i integralność sygnału
Krótsze ścieżki transmisji sygnału, lepsza wydajność obwodu
Większa niezawodność i wytrzymałość mechaniczna
Większa elastyczność w dystrybucji energii i zasilania naziemnego

Skład PCB wielowarstwowych:

Wewnętrzna folia miedziana: zapewnia przewodzącą warstwę i okablowanie
Substrat izolacyjny (FR-4, dielektryczny o wysokiej częstotliwości o niskiej stratze itp.): Izoluje i podtrzymuje każdą warstwę folii miedzianej
Zewnętrzna folia miedziana: zapewnia okablowanie powierzchni i interfejs
Metalizacja perforowana: Realizuje połączenie elektryczne między warstwami
Oczyszczanie powierzchni: HASL, ENIG, OSP i inne procesy oczyszczania powierzchni

Projektowanie i produkcja wielowarstwowych płyt PCB:

Projektowanie obwodu: integralność sygnału, integralność zasilania i uziemienia płyt wielowarstwowych
Układ i okablowanie: racjonalne alokacje warstw i optymalizacja trasy
Projektowanie procesu: rozmiar otworu, rozstawienie warstw, grubość folii miedzianej itp.
Proces wytwarzania: laminowanie, wiercenie, pokrycie miedzi, grafowanie, obróbka powierzchni itp.
