Zastosowane 6 warstw PCB Producent SMT Zgromadzenie płytek drukowanych SMT Zgromadzenie PCB

Zastosowane 6 warstw PCB Producent SMT Zgromadzenie płytek drukowanych SMT Zgromadzenie PCB

Nazwa marki: KAZ
Numer modelu: KAZA-B-008
MOQ: 1 jednostka
Cena £: 0.1-20 USD / Unit
Warunki płatności: T / T, Western Union, MoneyGram, L / C, D / A
Zdolność do zaopatrzenia: 2000 m2 / Miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
CHINY
Orzecznictwo:
UL&ROHS
Liczba warstw:
2 ` 30 warstw
Maksymalny rozmiar planszy:
600 mm x 1200 mm
Materiał podstawowy do PCB:
FR4, CEM-1, TACONIC, aluminium, materiał o wysokiej Tg, wysokiej częstotliwości ROGERS, TEFLON, ARLO
Rang grubości finiszu Baords:
0,21-7,0 mm
Minimalna szerokość linii:
3 mil (0,075 mm)
Minimalna przestrzeń między wierszami:
3 mil (0,075 mm)
Minimalna średnica otworu:
0,10 mm
Zabieg wykończeniowy:
HASL (bez ołowiu), ENIG (złoto zanurzeniowe), srebro zanurzeniowe, złocenie (złoto błyskowe), OSP it
Grubość Miedź:
0,5-14 uncji (18-490um)
E-testowanie:
100% testowanie elektroniczne (testowanie wysokiego napięcia); Testy latającej sondy
Szczegóły pakowania:
Opakowania próżniowego
Możliwość Supply:
2000 m2 / Miesiąc
Podkreślić:

fr4 płytka drukowana

,

płyta drukowana pcba

Opis produktu

Niestandardowy zestaw elektroniczny Hasl 6 warstw pcb wyjście optyczne&HDMI RS232 sterowanie usb pcba z CE&RoHS







1. Cechy Pcba



1/Jednostopniowa usługa OEM, /w Shenzhen w Chinach

2. Wytworzony przez Gerber File i listę BOM od klienta

3. Materiał FR4, spełniający normę 94V0

4Wsparcie technologiczne SMT, DIP

5Bez ołowiu HASL, Ochrona środowiska

6. UL, CE, zgodne z ROHS

7. Wysyłka DHL, UPS, TNT, EMS lub zgodnie z wymaganiami klienta







2Specyfikacja Pcba



SMT Dokładność pozycji:20 um
Rozmiar części:0.4x0.2mm(01005) 130x79mm, Flip-CHIP, QFP, BGA, POP
Maksymalna wysokość części::25 mm
Maksymalny rozmiar PCB:680×500 mm
Min. rozmiar PCB:nieograniczony
grubość PCB:0.3 do 6 mm
Masa PCB: 3 kg
Włócznik fal Maksymalna szerokość płytek: 450 mm
Min. szerokość PCB: bez ograniczeń
Wysokość części: górna 120 mm/Bot 15 mm
Żołnierz pociany Rodzaj metalu: część, całość, wkład, obok
Materiał metalowy: miedź, aluminium
Wykończenie powierzchniowe: pokrycie Au, pokrycie strączki, pokrycie Sn
Częstość przenoszenia się pęcherza powietrznego: mniej niż 20%
Przetłoczenie Zakres prasowania: 0-50KN
Maksymalny rozmiar PCB: 800X600 mm
Badania IKT,przelecie sondą,przetestowanie funkcji,przetestowanie temperatury



Certyfikaty:

ISO9001 / ISO14001 / ISO45001 (wojskowe) / TS16949 (samochodowe) / RoHS / UL



Zgromadzenie PCB SMTodnosi się do procesu wytwarzania płyty drukowanej (PCB) przy użyciu technologii mocowania powierzchniowego,gdzie elementy elektroniczne są umieszczane i lutowane bezpośrednio na powierzchni PCB, a nie wprowadzane przez otwory.



Kluczowe aspekty montażu PCB SMT obejmują:



Umiejscowienie części:
Składniki SMT, takie jak rezystory, kondensatory, układy scalone (IC) i inne urządzenia do montażu na powierzchni, są umieszczane bezpośrednio na powierzchni PCB za pomocą zautomatyzowanych maszyn do wybierania i umieszczania.
Dokładne umieszczenie części jest kluczowe dla zapewnienia dokładnego wyrównania i niezawodnych połączeń elektrycznych.


Depozycja pasty lutowej:
Pasta lutowa to mieszanina cząstek stopu lutowego i strumienia, która jest selektywnie odkładana na miedzianych podkładkach płyt PCB przy użyciu druku szablonowego lub innych zautomatyzowanych procesów.
Pasta lutowa działa jako materiał klejący i przewodzący, który tworzy połączenie elektryczne między komponentami a PCB.


Lutowanie z powrotem:
Po umieszczeniu elementów, the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.
Profile reflow, w tym temperatura, czas i atmosfera, są starannie zoptymalizowane w celu zapewnienia niezawodnych złączy lutowych.


Automatyczne wykrycie:
Po przepływie zwrotnym zespoły PCB są automatycznie sprawdzane przy użyciu różnych technik, takich jak inspekcja optyczna, inspekcja rentgenowska lub automatyczna inspekcja optyczna (AOI).
Badania te pomagają zidentyfikować i skorygować wszelkie problemy, takie jak wady lutowania, nieprawidłowe ustawienie części lub brakujące elementy.


Badania i kontrola jakości:
Przeprowadza się kompleksowe badania, w tym badania funkcjonalne, elektryczne i środowiskowe, w celu zapewnienia, że zespoły PCB spełniają wymagane specyfikacje i standardy wydajności.
Wdraża środki kontroli jakości, takie jak statystyczna kontrola procesu i analiza awarii, w celu utrzymania wysokich standardów produkcji i niezawodności produktu.


Zalety montażu PCB SMT:

Większa gęstość komponentów: Komponenty SMT są mniejsze i mogą być umieszczone bliżej siebie, co powoduje bardziej kompaktową, mniejszą konstrukcję PCB.

Zwiększona niezawodność: połączenia lutowe SMT są bardziej odporne na drgania, wstrząsy i cykle termiczne niż połączenia przez otwór.

Automatyzacja produkcji: proces montażu SMT może być wysoce zautomatyzowany, zwiększając wydajność produkcji i zmniejszając pracę ręczną.

Efektywność kosztowa: montaż SMT może być bardziej opłacalny, zwłaszcza w przypadku produkcji dużych objętości, ze względu na zmniejszone koszty materiału i pracy.


Zastosowania do montażu PCB SMT:

Elektronika użytkowa: smartfony, tablety, laptopy i inne przenośne urządzenia

Elektronika przemysłowa: systemy sterowania, urządzenia automatyczne i urządzenia elektroniki mocy

Elektronika motoryzacyjna: jednostki sterujące silnikami, systemy informacyjno-rozrywkowe i bezpieczeństwa

Lotnictwo kosmiczne i obrona: elektronika lotnicza, systemy satelitarne i sprzęt wojskowy

Urządzenia medyczne: urządzenia diagnostyczne, urządzenia wszczepialne i przenośne rozwiązania medyczne



Zgromadzenie PCB SMTjest podstawową technologią wykorzystywaną do produkcji kompaktowych, niezawodnych i ekonomicznych urządzeń elektronicznych w różnych gałęziach przemysłu.







2Pcba Zdjęcia

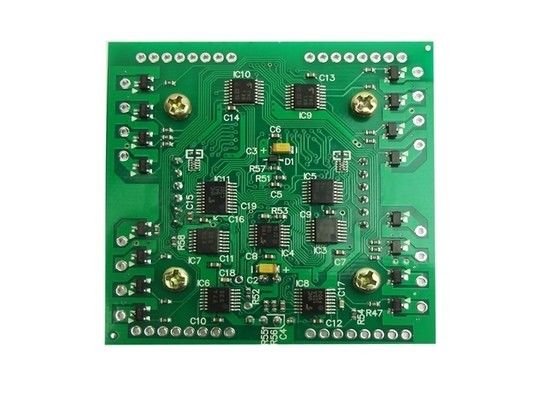

Zastosowane 6 warstw PCB Producent SMT Zgromadzenie płytek drukowanych SMT Zgromadzenie PCB 0

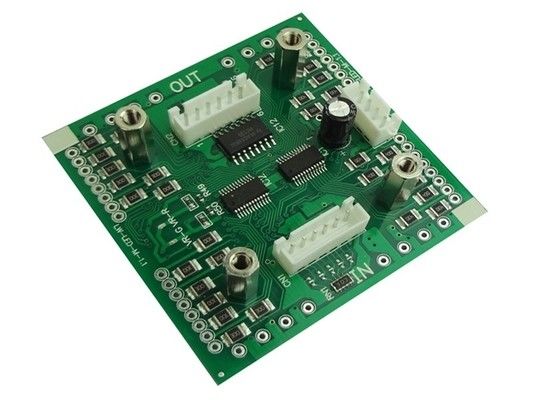

Zastosowane 6 warstw PCB Producent SMT Zgromadzenie płytek drukowanych SMT Zgromadzenie PCB 1

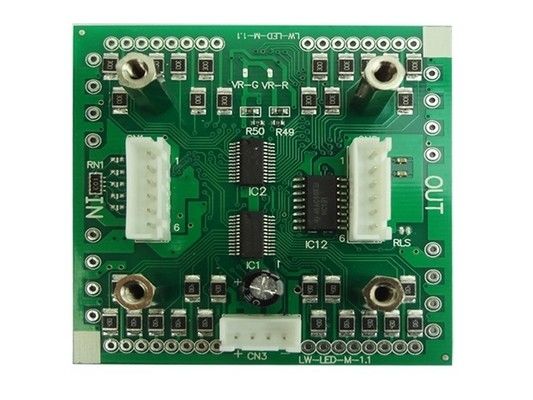

Zastosowane 6 warstw PCB Producent SMT Zgromadzenie płytek drukowanych SMT Zgromadzenie PCB 2

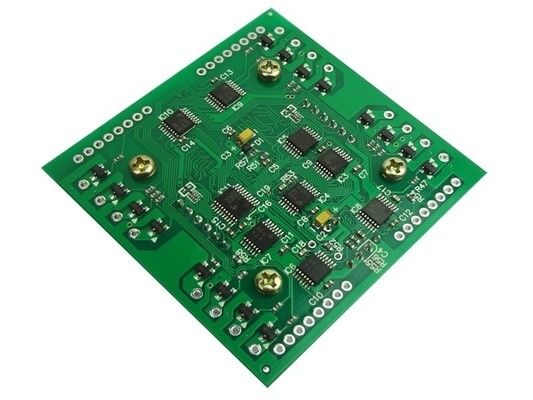

Zastosowane 6 warstw PCB Producent SMT Zgromadzenie płytek drukowanych SMT Zgromadzenie PCB 3
